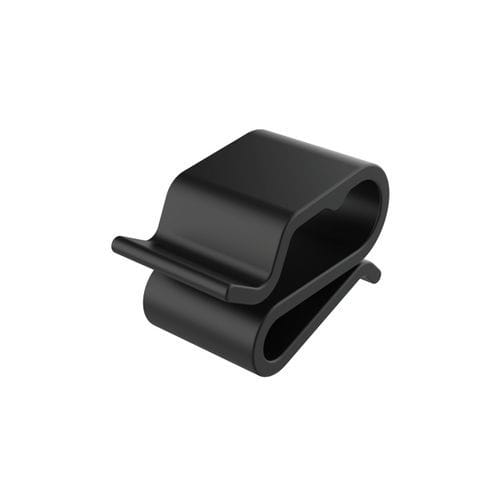

Collare per cavo elettrico in poliammide SFU

in nylona scattoanti UV

Descrizione del prodotto
Il nostro clip cavi SFU è progettato per la gestione sicura di 1 o 2 cavi fotovoltaici. Il suo design lineare a doppia compressione garantisce una tenuta sicura dei cavi senza utensili aggiuntivi e permette un montaggio rapido sul bordo del pannello.

Applicazione e compatibilità
Il clip scivola sul bordo di un pannello fotovoltaico e si blocca in qualsiasi foro ovale per gestione cavi da 7×10 mm o maggiore. Misure espresse in: millimetri.

Materiali e varianti

• Materiale: Nylon 6/6 con classificazione UV (F1 esterno) o Nylon 12 ad alta resistenza
• Capacità: 1–2 cavi PV
• Campo di temperatura Nylon 6/6: -40 °C a 105 °C
• Campo di temperatura Nylon 12: -40 °C a 120 °C

Conformità e informazioni aggiuntive

• RoHS: Conforme
• UL94: Non indicato
• IP: Non indicato
• PDF del disegno: disponibile (link al disegno sulla pagina)
• Video: disponibile che mostra il prodotto

Dimensioni e riferimento
Riferimento: 02012000375
Gamma cavi (d): 5,00 a 7,60 mm
Spessore pannello: 1,30 a 3,10 mm
Profondità min. (L): 18,30 mm
Profondità minima foro ovale (l): 7,10 mm
Dimensione foro pannello: 7,00 x 10,00 mm
D x B: 23,10 x 12,70 mm
H: 9,90 mm

Specifiche tecniche

• Riferimento: 02012000375
• Capacità: 1–2 cavi PV
• Foro pannello compatibile: ovale 7×10 mm o maggiore
• Opzioni di materiale: Nylon 6/6 con classificazione UV (F1 esterno) o Nylon 12
• Campo di temperatura Nylon 6/6: -40 °C a 105 °C
• Campo di temperatura Nylon 12: -40 °C a 120 °C
• RoHS: Sì
• Unità di misura: millimetri
• Dimensioni tabella (D x B): 23,10 x 12,70 mm
• Dimensione foro pannello indicata: 7,00 x 10,00 mm
