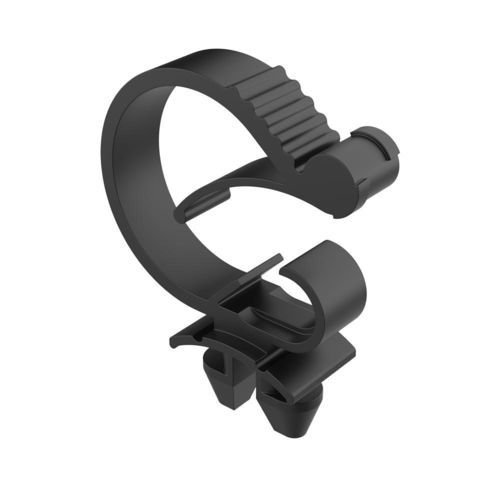

Fissaggio 1/4 di giro in plastica SGE

per pannellia cammestretch-fit

Descrizione del prodotto
I fermacavi a scatto 1/4 di giro SGE sono sistemi di fissaggio per cavi che utilizzano un montaggio a 1/4 di rotazione (90°). Il clip si blocca per attrito all'interno del foro di montaggio e si installa manualmente con una rapida rotazione per fornire fissaggio stabile e buona resistenza allo strappo.

Funzionalità

• Rimuovibile con una semplice torsione per regolare il percorso o la posizione del cavo
• Design riutilizzabile con sistema di bloccaggio integrato che impedisce l'apertura o il rilascio accidentale
• Accoglie una vasta gamma di diametri cavo per differenti applicazioni industriali

Materiali e conformità

• Materiale: Nylon 6/6 stabilizzato termicamente e contro i raggi UV
• Infiammabilità: UL 94 V-2 (la pagina indica anche UL94: V2 - V0)
• Intervallo di temperatura: −40 °C a 115 °C
• RoHS: Conforme
• Grado IP: Non specificato

Tabella riferimenti (misure espresse in millimetri)

• 02012000420 — Intervallo cavo (d): 7.40 a 11.20 mm; Scanalatura di montaggio: 6.35 a 9.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000421 — Intervallo cavo (d): 7.40 a 11.20 mm; Scanalatura di montaggio: 9.50 a 12.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000422 — Intervallo cavo (d): 7.40 a 11.20 mm; Scanalatura di montaggio: 12.50 a 13.00 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000423 — Intervallo cavo (d): 7.40 a 11.20 mm; Scanalatura di montaggio: 8.00 mm; B: 7.90 mm; L: 28.40 mm; H: 25.10 mm; Tipo: 2
• 02012000424 — Intervallo cavo (d): 10.40 a 17.50 mm; Scanalatura di montaggio: 6.35 a 9.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000425 — Intervallo cavo (d): 10.40 a 17.50 mm; Scanalatura di montaggio: 9.50 a 12.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000426 — Intervallo cavo (d): 10.40 a 17.50 mm; Scanalatura di montaggio: 12.50 a 13.00 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000427 — Intervallo cavo (d): 10.40 a 17.50 mm; Scanalatura di montaggio: 8.00 mm; B: 7.90 mm; L: 31.50 mm; H: 29.50 mm; Tipo: 2
• 02012000428 — Intervallo cavo (d): 15.20 a 22.20 mm; Scanalatura di montaggio: 6.35 a 9.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000429 — Intervallo cavo (d): 15.20 a 22.20 mm; Scanalatura di montaggio: 9.50 a 12.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000430 — Intervallo cavo (d): 15.20 a 22.20 mm; Scanalatura di montaggio: 12.50 a 13.00 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000431 — Intervallo cavo (d): 15.20 a 22.20 mm; Scanalatura di montaggio: 8.00 mm; B: 7.90 mm; L: 42.20 mm; H: 37.10 mm; Tipo: 2

Note
Il Tipo 1 corrisponde al profilo "T-Type" (adatto a profili solari e industriali). Il Tipo 2 corrisponde al profilo "I-Type" (profilo in alluminio comune nelle strutture di automazione industriale e nei sistemi di montaggio dei pannelli solari). Verificare la dimensione della scanalatura di ancoraggio per selezionare il riferimento corretto.

Specifiche tecniche

• Materiale: Nylon 6/6 stabilizzato termicamente e ai raggi UV
• Infiammabilità: UL 94 V-2 (la pagina indica anche UL94: V2 - V0)
• Intervallo di temperatura: −40 °C a 115 °C
• Design riutilizzabile con sistema di bloccaggio per evitare rilasci accidentali
• Installazione: sistema di montaggio manuale 1/4 di giro (90°); si fissa per attrito all'interno del foro di montaggio
• Misure espresse in millimetri
• RoHS: Conforme; Grado IP: Non specificato
• Adatto a profili in alluminio T-Type (Tipo 1) e I-Type (Tipo 2); verificare la dimensione della scanalatura di ancoraggio
