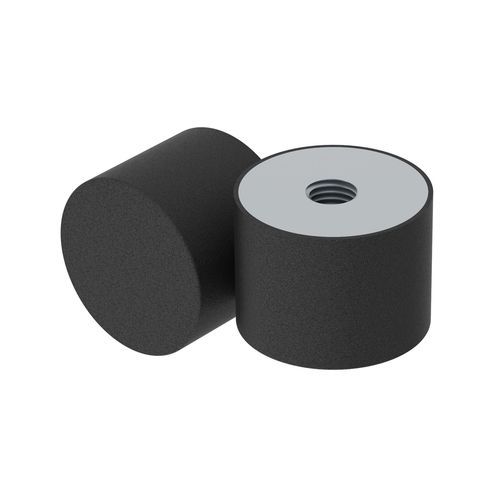

Supporto antivibrazione cilindrico LSDE

in acciaio galvanizzatoin elastomeroin acciaio inossidabile

Descrizione
Ammortizzatore antivibrazioni (silentblock) serie LSDE progettato per ridurre le vibrazioni interne di motori, ventilatori, lavatrici, pompe, gruppi idraulici, rotori e cilindri e limitare la trasmissione delle vibrazioni alle strutture circostanti. Elemento gomma-metallo compatto disponibile in diverse misure e varianti con filettature metriche. Montaggio semplice; adatto ad impieghi industriali e consumer.

Materiali e opzioni

• Elastomero standard: NR (gomma naturale), durezza 55° ± 5 Shore A.
• Altre opzioni: NBR, SBR, CR, EPDM e durezze variabili su richiesta.
• Parte metallica standard: acciaio zincato (S - ST37, DIN EN 12329 - Fe // Zn12 // C).
• Opzione metallica: acciaio inox SS - A2 (AISI 304) o altre leghe speciali su richiesta.

Applicazioni

• Attenuazione delle vibrazioni interne di motori, ventilatori, lavatrici, gruppi idraulici, pompe, rotori e cilindri.
• Minimizzare o annullare la trasmissione di vibrazioni ad attrezzature esterne (setacci, vibratori, telai).
• Settori tipici: attrezzature fitness, elettrodomestici, automotive, linea bianca, motocicli, macchine in generale.

Documentazione e conformità

• Disegno PDF: disponibile (download dalla scheda prodotto se fornito).
• UL94: non disponibile / non certificato.
• IP: non indicato.
• RoHS: conforme.
• Misure espresse in: millimetri.
• Video: video prodotto disponibile.

Tabella varianti (Riferimento; D; H; Filetto Metrico (M))
00200500001; 8,00; 8,00; M3
00200500002; 10,00; 10,00; M4
00200500688; 10,00; 10,00; M5
00200500003; 10,00; 15,00; M4
00200500004; 12,00; 10,00; M5
00200500005; 15,00; 8,00; M4
00200500006; 15,00; 10,00; M4
00200500008; 15,00; 15,00; M4
00200500009; 15,00; 20,00; M4
00200500011; 20,00; 10,00; M6
00200500012; 20,00; 15,00; M5
00200500013; 20,00; 15,00; M6
00200500014; 20,00; 20,00; M6
00200500015; 20,00; 25,00; M6
00200500010; 20,00; 30,00; M4
00200500016; 25,00; 10,00; M6
00200500017; 25,00; 15,00; M6
00200500019; 25,00; 17,00; M6
00200500020; 25,00; 20,00; M6
00200500021; 25,00; 25,00; M6
00200500022; 25,00; 30,00; M6
00200500023; 30,00; 15,00; M8
00200500024; 30,00; 17,00; M8
00200500025; 30,00; 20,00; M8
00200500026; 30,00; 25,00; M8
00200500027; 30,00; 30,00; M8
00200500028; 40,00; 15,00; M8
00200500029; 40,00; 20,00; M8
00200500030; 40,00; 25,00; M8
00200500031; 40,00; 30,00; M8
00200500032; 40,00; 40,00; M8
00200500033; 50,00; 20,00; M10
00200500034; 50,00; 30,00; M10
00200500035; 50,00; 40,00; M8
00200500036; 50,00; 40,00; M10
00200500037; 50,00; 45,00; M10
00200500038; 50,00; 50,00; M10
00200500039; 70,00; 45,00; M12
00200500040; 75,00; 25,00; M12
00200500042; 75,00; 30,00; M12
00200500043; 75,00; 40,00; M12
00200500044; 75,00; 50,00; M12
00200500046; 80,00; 80,00; M12
00200500047; 100,00; 40,00; M16
00200500049; 100,00; 55,00; M16
00200500050; 100,00; 75,00; M16
00200500052; 100,00; 100,00; M16
00200500053; 150,00; 40,00; M20
00200500054; 150,00; 100,00; M20
00200500055; 200,00; 100,00; M20

Caratteristiche / specificazioni tecniche

• Serie / modello: LSDE.
• Funzione: smorzamento e isolamento antivibrazioni per macchine e apparecchiature.
• Elastomero standard: NR (gomma naturale), durezza 55° ± 5 Shore A; alternative: NBR, SBR, CR, EPDM.
• Parte metallica: acciaio zincato ST37 (standard); opzionale acciaio inox SS - A2 (AISI 304) o altre leghe su richiesta.
• RoHS: conforme.
• UL94: non certificato / non applicabile.
• IP: non indicato.
• Dimensioni: millimetri.
• Numerose referenze e dimensioni disponibili (vedere tabella varianti).
