Piede per apparecchio LKR

per mobilefotovoltaicoin plastica

Descrizione del prodotto

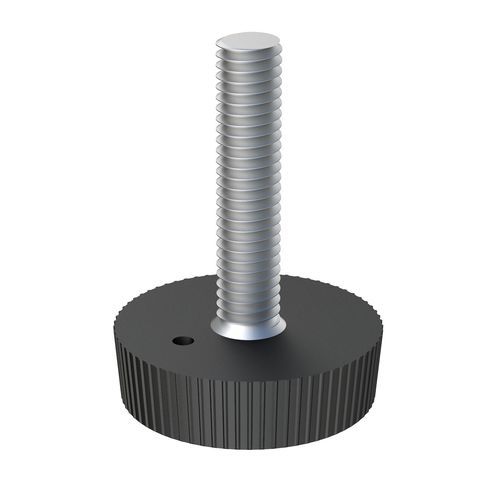

Il piedino regolabile LKR integra una base zigrinata che facilita la manipolazione durante la regolazione, l'installazione o la sostituzione. Le versioni M5 sono in LDPE; le altre misure sono in PA6. Il gambo filettato è in acciaio zincato.

Materiali e costruzione

• Base (M5): LDPE
• Base (altre misure): PA6
• Gambo filettato: acciaio zincato

Applicazioni
Adatto per attrezzature industriali, arredi tecnici e allestimenti commerciali che richiedano livellamento mediante filettatura metrica.

Opzioni disponibili

• Filettature metriche: M5, M6, M8, M10
• Diametro base: 20–45 mm
• Lunghezza (L): 16–56 mm

Certificazioni / Informazioni aggiuntive
UL94: -
IP: -
RoHS: Sì
Misure espresse in: millimetri
Disegni 2D (PDF) e video prodotto: disponibili

Riferimenti / Dimensioni
Riferimento | Filettatura metrica (M) | L | D | H | Filettatura utile (l)
02500500600 | M5 | 20.00 | 20.00 | 6.00 | 17.00
02500500601 | M5 | 25.00 | 20.00 | 6.00 | 22.00
02500500602 | M5 | 30.00 | 20.00 | 6.00 | 27.00
02500500603 | M5 | 40.00 | 20.00 | 6.00 | 36.00
02500500604 | M5 | 48.00 | 20.00 | 6.00 | 47.00
00301201499 | M6 | 18.00 | 20.00 | 7.00 | 16.00
00301200430 | M6 | 18.00 | 25.00 | 7.00 | 16.00
00301200431 | M6 | 28.00 | 25.00 | 7.00 | 26.00
00301201500 | M6 | 28.00 | 20.00 | 7.00 | 26.00
00301201501 | M6 | 38.00 | 20.00 | 7.00 | 36.00
00301201502 | M6 | 47.00 | 20.00 | 7.00 | 45.00
00301201503 | M8 | 17.00 | 20.00 | 7.00 | 15.00
00301200434 | M8 | 17.00 | 25.00 | 7.00 | 15.00
00301200435 | M8 | 36.00 | 25.00 | 7.00 | 35.00
00301200436 | M8 | 47.00 | 25.00 | 7.00 | 45.00
00301200437 | M10 | 16.00 | 25.00 | 7.00 | 15.00
00301200438 | M10 | 26.00 | 25.00 | 7.00 | 24.00
00301200439 | M10 | 36.00 | 25.00 | 7.00 | 34.00
00301200440 | M10 | 46.00 | 25.00 | 7.00 | 44.00
00301200453 | M10 | 56.00 | 30.00 | 7.00 | 54.00

Caratteristiche / specificazioni tecniche

• Modello: LKR
• Base zigrinata per una migliore presa
• Materiali: LDPE (M5), PA6 (altre misure)
• Gambo filettato: acciaio zincato
• Applicazioni: attrezzature industriali, arredi tecnici, allestimenti commerciali
• Filettature metriche: M5, M6, M8, M10
• Diametro base: 20–45 mm
• Lunghezza: 16–56 mm
• RoHS: Conforme
• Unità di misura: millimetri
