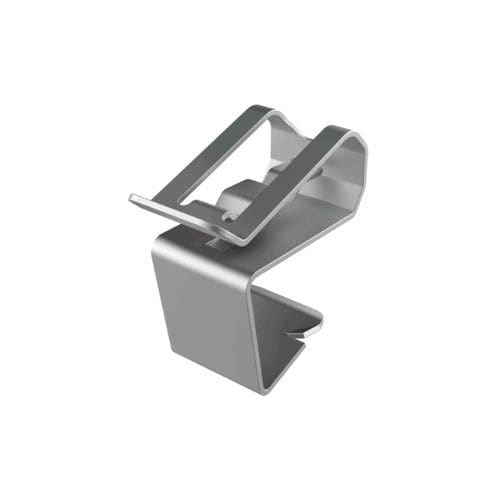

Clip di cavi SFA

fotovoltaicoin acciaio inossidabiledi posizionamento

Descrizione del prodotto
Il clip da bordo pannello SFA fissa e guida due cavi omogenei, garantendo un instradamento ordinato dei cavi per applicazioni industriali e nelle energie rinnovabili. Realizzato in acciaio inox AISI 304 o AISI 316, è idoneo per ambienti corrosivi o marini che richiedono resistenza alla corrosione nel tempo.

Installazione e manipolazione
L'installazione avviene tramite semplice pressione manuale: il clip si ancorerà al bordo del pannello grazie a una linguetta di bloccaggio integrata. Per la rimozione o il riposizionamento è sufficiente un cacciavite, consentendo interventi rapidi senza attrezzi speciali. I bordi arrotondati proteggono l'isolamento del cavo durante la posa. Alcune versioni prevedono fessure sulla linguetta per l'uso combinato con fascette o morsetti per un fissaggio aggiuntivo.

Prestazioni e certificazioni
Con uno spessore del materiale di 0,635 mm, questi clip superano i requisiti di resistenza del mercato e hanno una vita utile certificata di almeno 20 anni. Sono omologati c-UL-us e conformi a RoHS. La temperatura di esercizio va da -40 °C a +300 °C, permettendo l'utilizzo in condizioni gravose. La referenza 02012000300 è progettata per bordi di telaio molto stretti.

Riferimenti e dimensioni (millimetri)
Riferimento | Gamma cavo (d) | Spessore pannello | Prof. min. (L) | C | B | H
02012000300 | 5,10 a 7,60 | 0,64 a 2,36 | 10,00 | 24,60 | 12,70 | 9,90
02012000301 | 5,10 a 7,60 | 1,40 a 3,20 | 14,20 | 25,40 | 12,70 | 9,90
02012000302 | 5,10 a 7,60 | 2,30 a 6,40 | 14,20 | 25,40 | 12,70 | 10,40

Informazioni aggiuntive sul prodotto

• Materiale: acciaio inox AISI 304 o AISI 316
• Spessore: 0,635 mm
• Vita utile certificata: almeno 20 anni
• Omologazioni: c-UL-us
• Conformità: RoHS
• Temperatura di esercizio: -40 °C a +300 °C
• Misure espresse in millimetri
• Installazione: pressione manuale; linguetta di bloccaggio; cacciavite richiesto per rimozione/riposizionamento
• Caratteristiche: bordi arrotondati per proteggere l'isolamento; fessure opzionali per fascette/morsetti
• Applicazioni tipiche: moduli fotovoltaici, impianti elettrici, quadri di controllo, installazioni marine, macchinari industriali, attrezzature per telecomunicazioni, soluzioni di mobilità
