Pressacavo in plastica HYPAF
metricoper moduli fotovoltaici

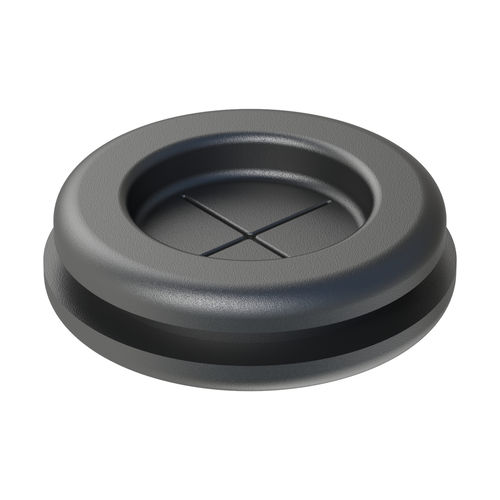

Pressacavo in plastica - HYPAF - ISC PLASTIC PARTS - metrico / per moduli fotovoltaici
Pressacavo in plastica - HYPAF - ISC PLASTIC PARTS - metrico / per moduli fotovoltaici
Pressacavo in plastica - HYPAF - ISC PLASTIC PARTS - metrico / per moduli fotovoltaici - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Materiale
in plastica
Altre caratteristiche
metrico, per moduli fotovoltaici
Diametro del cavo

Min.: 9 mm
(0,35 in)

Max.: 53 mm
(2,09 in)

Descrizione

Descrizione
I nostri pressacavi a membrana con taglio a croce sono progettati per proteggere i cavi inseriti in pannelli metallici. Installazione semplice e rapida. Varianti disponibili in PVC e TPE. Misure espresse in: Millimetri.

Informazioni tecniche
  • Materiali: PVC, TPE (infiammabilità: UL94-HB)
  • RoHS: conforme
  • Protezione IP: non specificata


Misure e documentazione
Misure espresse in millimetri
Disegno PDF: disponibile
Video: disponibile

Tabella misure
Riferimento | Buco pannello | Spessore pannello | d | H | D1 | D2
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

Caratteristiche / specifiche tecniche
  • Marca: ISC Plastic Parts
  • Modello: HYPAF
  • Tipologia: pressacavi a membrana con taglio a croce
  • Materiali: PVC, TPE
  • Normativa infiammabilità: UL94-HB
  • Conformità RoHS: sì
  • Protezione IP: non indicata
  • Unità di misura: millimetri
  • Riferimenti e dimensioni: vedere la tabella sopra
  • Documentazione: disegni tecnici (PDF) disponibili
  • Multimedia: video disponibile
