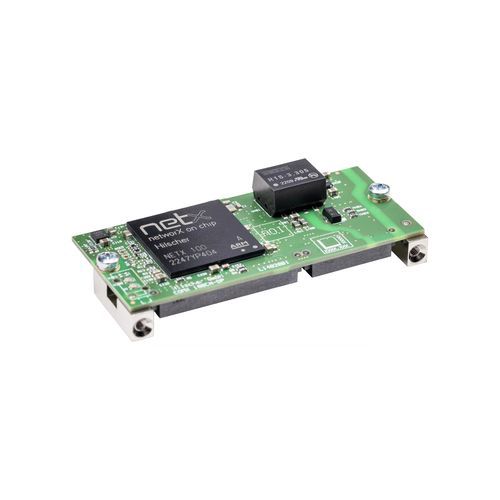

Modulo di comunicazione USB COMX 100CN-DP

RS-485PROFIBUS-DPEthernet

Panoramica
Il modulo di comunicazione COMX 100CN-DP è progettato per l'integrazione in apparecchiature di automazione per fornire a inverter, controllori robot e PLC un'interfaccia di rete PROFIBUS. Le funzioni di comunicazione vengono eseguite in modo autonomo sul modulo, indipendentemente dal processore host.

Caratteristiche principali

• Interfaccia universale PROFIBUS DP / PROFIBUS‑MPI (Master o Slave)
• Posizionamento flessibile del connettore di rete
• Stesso hardware utilizzabile come Master o Slave (in base a firmware/licenza)
• Pronto all'uso grazie al firmware preinstallato
• Connessione host tramite Dual‑Port‑Memory parallelo o interfaccia SPI 50 MHz

Dettagli del prodotto
I dati di processo vengono scambiati tramite una Dual‑Port‑Memory accessibile tramite bus parallelo a 8/16 bit o interfaccia SPI a 50 MHz. I moduli COMX supportano i principali protocolli real‑time/fieldbus come Master o Slave. Alcune varianti includono due porte Ethernet per topologie a linea. La modifica del protocollo si esegue caricando il firmware appropriato e, per i Master, applicando una licenza software. È garantita una disponibilità di 10 anni grazie al controller di rete Hilscher netX.

Protocolli supportati

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Dati tecnici (sintesi)
COMX 100CN-DP — Numero parte: 1532.410
Descrizione breve: Modulo di comunicazione PROFIBUS
Controller di comunicazione: netX (netX 100)
Memoria integrata: RAM: 8 MB SDRAM; FLASH: 4 MB serial Flash
Alimentazione: +3,3 V DC ±5 %; Corrente tipica/massima: ca. 430 mA / 460 mA; Potenza tipica: ca. 1,5–1,6 W
Interfaccia di sistema: Dual‑Port‑Memory parallelo (connettore SMT 50 poli, passo 1,27 mm)
Interfaccia di comunicazione: PROFIBUS (RS‑485, potential‑free; connettore SMT 30 poli, passo 1,27 mm)
Diagnostica: UART o segnale USB disponibile sull'interfaccia host se integrato
LED: SYS (RUN/RDY), COM (STA/ERR)
Ambiente: Temperatura di funzionamento: -20 °C … +70 °C; Stoccaggio: -40 °C … +85 °C; Umidità: 10 % … 95 % UR (non condensante)
Dispositivo: Dimensioni (L×W×H): 70 × 30 × 21,5 mm; Peso: ca. 35–40 g; Montaggio: mediante bulloni metallici avvitabili secondo comX Design Guide

Caratteristiche / specifiche tecniche

• Modello: COMX 100CN-DP
• Numero parte: 1532.410
• Controller: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dimensione Dual‑Port‑Memory: 16 KByte (8/16 bit)
• Connettore host: SMT 50 poli, 1,27 mm
• Connettore PROFIBUS: SMT 30 poli, RS‑485, potential‑free
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tipica: ~430 mA (typ) / 460 mA (max)
• Potenza tipica: ~1,5–1,6 W
• Temperatura di funzionamento: -20 °C a +70 °C
• Dimensioni: 70 × 30 × 21,5 mm; Peso ≈ 35–40 g
• Software di configurazione: SYCON.net
• Conformità: RoHS, CE, UKCA; EMC: serie EN 61000
