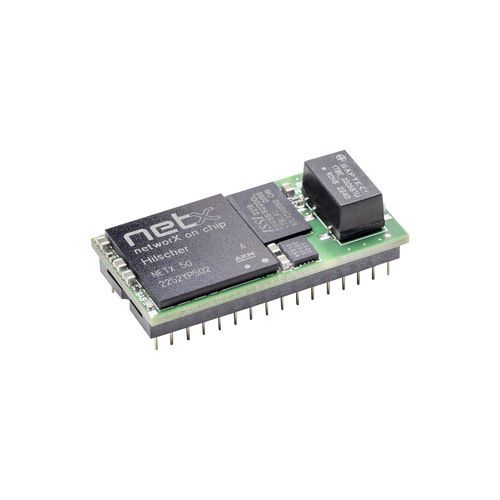

Modulo di comunicazione serie NIC 50-DPS

PROFIBUS-DPModbus RTUUART

Panoramica del prodotto
NIC 50-DPS è un circuito integrato di comunicazione compatto in formato DIL-32 progettato come PROFIBUS DP Slave per fornire comunicazione a dispositivi slave semplici privi di un processore host. Il netIC è un modulo single-chip basato sul controller di rete Hilscher netX e integra tutti i componenti di un'interfaccia fieldbus o Ethernet in tempo reale, incluso un switch a 2 porte e un hub integrati. Caricando un firmware diverso, un singolo netIC può essere utilizzato per più sistemi di comunicazione. Il payload applicativo viene trasferito all'applicazione tramite interfacce seriali (UART, SPI) usando comandi di lettura/scrittura semplici. Il diffuso protocollo Modbus RTU è disponibile come protocollo seriale. I registri a scorrimento convenzionali possono essere controllati come I/O digitali tramite un'interfaccia seriale sincrona, permettendo a semplici applicazioni esclusivamente I/O di funzionare senza processore host.

Punti salienti

• Modulo di comunicazione compatto DIL-32 per dispositivi di campo a basso costo
• Connessione host con Modbus RTU tramite SPI o UART
• Interfaccia PROFIBUS DP Slave inclusa la logica di bus
• Connessione diretta dei dati I/O tramite registro a scorrimento esterno
• Un unico progetto per più reti grazie a interfacce uniformi e flessibilità del firmware

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave

Informazioni d'ordine (estratto)
Nome prodotto | Numero di parte | Breve descrizione
NIC 50-DPS | 1541.420/DPS | CI di comunicazione DIL-32 - PROFIBUS DP Slave

Note
La tecnologia netX garantisce una disponibilità di consegna di 10 anni. Il netIC utilizza interfacce host seriali (UART, SPI) per dispositivi a basso throughput e supporta la connessione diretta a registri a scorrimento per applicazioni semplici esclusivamente I/O. Il firmware può essere modificato per indirizzare altri fieldbus o sistemi Ethernet in tempo reale.

Specifiche tecniche

• Formato: CI di comunicazione DIL-32
• Modello: NIC 50-DPS
• Numero di parte: 1541.420/DPS
• Interfaccia host principale: SPI o UART (Modbus RTU)
• Interfaccia di rete: PROFIBUS DP Slave inclusa la logica di bus
• I/O diretti: tramite registro a scorrimento sincrono esterno
• Basato su: controller di rete Hilscher netX
• Capacità: modulo single-chip con switch a 2 porte e hub integrati; firmware modificabile per più sistemi di comunicazione
• Garanzia di disponibilità: 10 anni (tecnologia netX)
