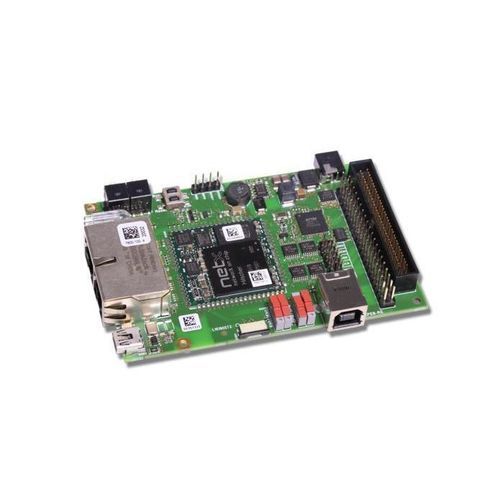

Scheda di valutazione NRPEB 51-RE

Panoramica
La scheda di valutazione netRAPID 51 (NRPEB 51-RE) è una piattaforma per la valutazione di applicazioni Real-Time Ethernet dotata di chip carrier NRP 51-RE. Il chip carrier netX compatto da 32 x 32 mm è progettato per essere saldato direttamente al sistema host (a mano o in produzione SMD). La scheda fornisce comunicazione Real-Time Ethernet, un server web integrato e un canale Ethernet trasparente aggiuntivo per soluzioni IT basate sul processore host. L'applicazione può utilizzare lo stack TCP/IP interno tramite interfaccia socket o accedere al MAC Ethernet di netRAPID tramite interfaccia Ethernet raw.

Funzionalità principali

• Valutazione semplice della tecnologia netRAPID
• Include una versione firmware limitata per la valutazione dello slave Real‑Time Ethernet
• Include 3 × NRP 51-RE per i primi prototipi
• Include strumenti e documentazione per la valutazione

Funzionalità IoT e comunicazione
netRAPID 51-RE integra funzionalità IoT come server OPC UA integrato e client MQTT. Per attività di comunicazione estese il modulo include Flash SQI, il chip netX multiprotocollo e SDRAM aggiuntiva. Trasformatori Ethernet, connettori di rete, LED e interruttori di indirizzo devono essere integrati sulla PCB del cliente.

Protocolli supportati

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni ordine
Nome prodotto | Codice prodotto | Breve descrizione
NRPEB 51-RE | 7600.100 | Scheda di valutazione netRAPID 51 - Real-Time Ethernet

Caratteristiche / specifiche tecniche

• Tipo: scheda di valutazione netRAPID 51 (equipaggiata con NRP 51-RE)
• Dimensioni chip carrier: 32 x 32 mm (formato francobollo)
• Include: 3 × NRP 51-RE per prototipazione iniziale
• Componenti sul modulo: chip netX multiprotocollo, Flash SQI, SDRAM aggiuntiva
• Comunicazione: slave Real-Time Ethernet, server web integrato, canale Ethernet trasparente
• IoT: server OPC UA integrato, client MQTT
• Accesso host: TCP/IP interno via socket o Ethernet raw via MAC
• Requisiti PCB cliente: trasformatori Ethernet, connettori di rete, LED, interruttori di indirizzo
• Firmware: versione di valutazione limitata inclusa; funzionalità complete richiedono firmware con licenza caricato in produzione
• Codice prodotto: 7600.100
• Stato del prodotto: Fine vita
