Modulo di comunicazione EtherCAT NRP 51-RE

CC-LinkProfiNetEthernet

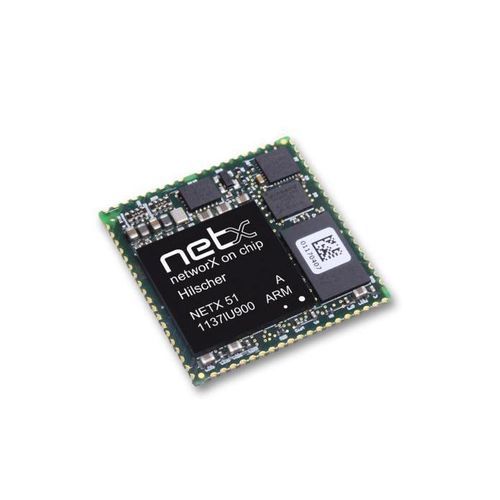

Prodotto Il netRAPID 51-RE è un chip carrier netX in formato stamp (circa 32 x 32 mm) fornito pronto per la saldatura, che offre funzionalità di slave Real-Time Ethernet e memoria aggiuntiva per attività di comunicazione avanzate.

Punti chiave

• Interfaccia slave compatta senza trasformatore
• Aumentata capacità di memoria sul modulo (SDRAM aggiuntiva)
• Connessione host tramite dual-port memory o SPI
• Un unico hardware per diversi sistemi Real-Time Ethernet

Panoramica Il modulo rappresenta una soluzione economicamente efficiente con rischio di integrazione ridotto e time-to-market contenuto. Può essere saldato direttamente sul sistema host a mano o in processo SMD. Integra comunicazione Real-Time Ethernet, un web server integrato e un canale Ethernet trasparente aggiuntivo per implementare funzioni IT/IoT nel processore host mantenendo la comunicazione deterministica in tempo reale.

Funzionalità di comunicazione e IoT Il netRAPID 51-RE supporta la comunicazione Real-Time Ethernet e fornisce un canale Ethernet trasparente per applicazioni IT del cliente. L'applicazione può utilizzare lo stack TCP/IP interno tramite interfaccia socket o accedere direttamente al MAC Ethernet tramite interfaccia raw Ethernet. Le funzionalità IoT integrate comprendono un server OPC UA e un client MQTT.

Memoria e componenti Il modulo include il chip multiprotocollo netX, SQI Flash e SDRAM aggiuntiva per compiti di comunicazione estesi. Trasformatori Ethernet, connettori di rete, LED e interruttori indirizzo devono essere integrati sulla PCB del cliente. Per abilitare la piena funzionalità netRAPID è necessario acquisire una firmware con licenza da caricare in fase di produzione.

Protocolli supportati

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni d'ordine (tabella) Nome prodotto | Numero parte | Breve descrizione
NRP 51-RE (TRAY) | 7662.100 | netX 51 Chip Carrier with an additional memory - Real-Time Ethernet slave

Specifiche tecniche

• Fattore di forma: formato stamp, cca. 32 x 32 mm
• Design netX pronto per saldatura (saldabile a mano o in processo SMD)
• Funzionalità slave Real-Time Ethernet con web server integrato
• Canale Ethernet trasparente aggiuntivo per applicazioni IT basate su host
• Interfacce host: dual-port memory o SPI
• Componenti on-module: chip netX multiprotocollo, SQI Flash, SDRAM aggiuntiva
• Componenti esterni richiesti su PCB: trasformatori Ethernet, connettori di rete, LED, interruttori indirizzo
• IoT integrato: server OPC UA e client MQTT
• Accesso TCP/IP: interfaccia socket o interfaccia raw Ethernet MAC
• Firmware con licenza: necessario per sbloccare tutte le funzioni netRAPID (da caricare in produzione)
• Stato del ciclo di vita: End of life
