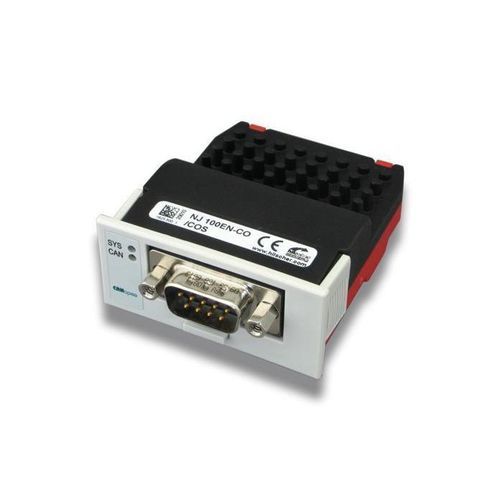

Modulo di interfaccia USB NJ 100EN-CO

Sub-DbusCANopen

Panoramica Il NJ 100EN-CO è un modulo intercambiabile PCI Express per sistemi embedded che fornisce un'interfaccia CANopen basata sul controller di rete netX 100. Sono disponibili versioni con memoria dual-port o Flash seriale SPI. L'involucro chiuso e compatto IP40 è progettato per il montaggio senza utensili nel sistema host; connettore e guide di fissaggio sono implementati come aree di contatto sulla scheda carrier per evitare costi aggiuntivi di montaggio. Il modulo può essere installato prima della spedizione o successivamente dal cliente finale. Applicazioni tipiche: azionamenti, soluzioni HMI e sistemi di identificazione. È possibile integrare funzioni aggiuntive come soft-PLC, visualizzazione o applicazioni cliente. È garantita una disponibilità di fornitura di 10 anni grazie alla piattaforma Hilscher netX.

Punti di forza

• Interfaccia CANopen universale (Master o Slave) in involucro chiuso IP40
• Connessione host tramite PCI Express (one-lane)
• Installazione plug-in senza utensili
• Operatività Master o Slave sullo stesso hardware
• Non sono richiesti componenti aggiuntivi per il montaggio o la connessione alla scheda carrier

Protocolli supportati

• CANopen Master
• CANopen Slave

Dati tecnici (tabella) NJ 100EN-CO | Parametro | Valore
Prodotto - Numero di parte: 1625.500
Prodotto - Breve descrizione: Modulo intercambiabile PCI Express - CANopen
Controller di comunicazione - netX: netX 100
Memoria integrata - RAM: 8 MB SDRAM
Memoria integrata - FLASH: 4 MB Flash seriale
Alimentazione e corrente - Tensione di alimentazione: +3.3 V ± 5 % DC
Alimentazione e corrente - Corrente tipica/massima: 590 mA
Alimentazione e corrente - Consumo tipico: 1.95 W (a 590 mA)
Interfaccia di sistema - Tipo di bus: PCI-Express, One-Lane-Port
Interfaccia di sistema - Tipo di connettore: Connettore 40 pin (SAMTEC FSI-120-03-G-D-AB)
Interfaccia di sistema - Distanza/largezza pin: 0.45 mm / 0.55 mm
Interfaccia di sistema - Velocità di trasmissione: 1.5 GHz
Interfaccia di comunicazione - Standard (protocollo): CANopen
Interfaccia di comunicazione - Tipo: ISO 11898, potenziale libero
Interfaccia di comunicazione - Connettore: Spina D-Sub, 9 pin
Interfaccia diagnostica - Tipo: USB
Interfaccia diagnostica - Connettore: Segnale all'interfaccia host. Disponibile solo se integrato nel sistema host
Display - Indicatore: SYS System Status, verde: RUN, giallo: RDY
Display - Stato comunicazione CAN: (indicatore presente)
Ambiente - Temperatura ambiente di esercizio: -20 °C … +65 °C
Ambiente - Temperatura ambiente di stoccaggio: -40 °C … +85 °C
Ambiente - Altitudine: 0 m … 2000 m
Dispositivo - Dimensioni (L x Larg x H): Lunghezza 62 mm (con connettore RJ45), 60 mm (senza RJ45), larghezza 53.4 mm (pannello frontale), 50.4 mm (corpo), altezza 25.2 mm (pannello frontale), 19.2 mm (corpo)
Dispositivo - Peso: ca. 68 g
Dispositivo - Involucro: Modulo chiuso
Dispositivo - Classe di protezione: IP40
Dispositivo - Montaggio/Installazione: Tramite footprint fresati sulla scheda carrier e staffe di ritenuta. Nessun accessorio di montaggio richiesto.
Dispositivo - Cicli di montaggio/estrazione: max. 10
Configurazione - Software di configurazione: SYCON.net
Conformità - RoHS: sì
Conformità - REACH: sì
Certificazione UL - Tipo UL: cURus
Certificazione UL - File UL: E334100
Conformità direttive EMC - Marchio CE: sì
Conformità direttive EMC - Marchio UKCA: sì
Conformità direttive EMC - Emissione: EN 55011 / BS EN 55011
Conformità direttive EMC - Immunità: EN 61131-2 / BS EN 61131-2
Test - Urto: EN60068-2-27 Ea
Test - Vibrazione: EN60068-2-6 Fc

Specifiche

• Modello / Nome: NJ 100EN-CO
• Numero di parte: 1625.500
• Controller di comunicazione: netX 100
• Memoria: 8 MB SDRAM; 4 MB Flash seriale
• Tensione di alimentazione: +3.3 V ±5 %
• Corrente tipica: 590 mA (typ.)
• Consumo tipico: 1.95 W (a 590 mA)
• Bus di sistema: PCI-Express, One-Lane-Port; connettore SAMTEC 40 pin
• Velocità di trasmissione: 1.5 GHz
• Protocollo: CANopen (Master e Slave)
• Interfaccia CAN: ISO 11898, connettore D-Sub 9 pin
• Diagnostica: USB (segnale all'interfaccia host se integrato)
• Temperatura di esercizio: -20 °C … +65 °C; Stoccaggio: -40 °C … +85 °C
• Dimensioni: 62/60 mm × 53.4/50.4 mm × 25.2/19.2 mm
• Peso: ca. 68 g
• Involucro / Protezione: Modulo chiuso / IP40
• Montaggio: footprint fresati e staffe di ritenuta, nessun accessorio richiesto; max. 10 cicli
• Software di configurazione: SYCON.net
• Approvazioni: RoHS, REACH, CE, UKCA, UL (cURus, file E334100)
• EMC: Emissione EN 55011; Immunità EN 61131-2
