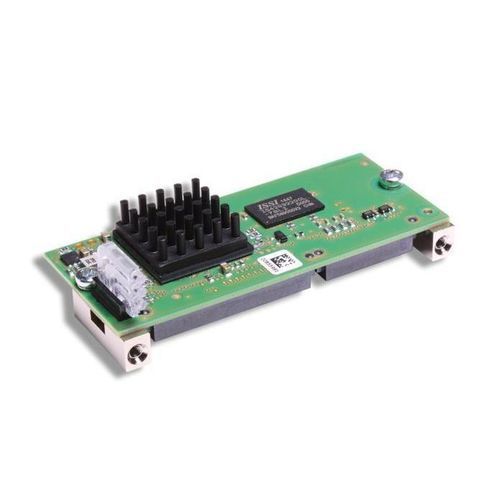

Modulo di comunicazione Modbus TCP COMX 51CN-RE

EtherCATPowerlinkProfiNet

Panoramica
Il modulo di comunicazione comX è progettato per essere integrato in dispositivi di automazione per fornire interfacce di rete a azionamenti, controller robot, PLC e dispositivi simili. Le attività di comunicazione vengono eseguite in modo autonomo nel modulo, indipendentemente dal processore host. I dati di processo vengono scambiati tramite una Dual-Port-Memory accessibile tramite bus 8/16 bit o tramite una veloce interfaccia SPI a 50 MHz. La famiglia comX supporta i principali protocolli Real-Time Ethernet come Master o Slave; la topologia a linea è supportata da due porte Ethernet. Il protocollo di comunicazione può essere modificato caricando il firmware appropriato e (per i master) una licenza software. È garantita una disponibilità di fornitura di 10 anni grazie al controller di rete Hilscher netX.

Punti chiave

• Interfaccia Slave Real-Time Ethernet universale con connessione di rete alla scheda madre
• Consente il posizionamento flessibile del connettore di rete
• Un hardware per tutti i protocolli Real-Time Ethernet Slave
• Aggiornamento firmware tramite web server integrato
• Connessione host tramite memoria dual-port o SPI

Protocolli supportati

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni d'ordine
Denominazione prodotto: COMX 51CN-RE/PNS V3
Numero di parte: 1572.100/PNS V3
Breve descrizione: Modulo di comunicazione SPI - Real-Time Ethernet Slave

Dati tecnici (selezione)
Numero di parte: 1572.100
Breve descrizione: Modulo di comunicazione Real-Time Ethernet
Controller di comunicazione: netX — netX 51
Memoria integrata: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Alimentazione: +3.3 V DC ± 5 %
Corrente tipica/massima: ca. 550 mA / 570 mA (a 3.3 V)
Consumo tipico: 1,9 W
Connettore di alimentazione: tramite connettore bus di sistema X1
Interfaccia di sistema: Interfaccia memoria dual-port parallela o seriale
Connettore di sistema: connettore SMT a 50 pin, presa (passo 1,27 mm)
Dimensione memoria dual-port: 16 KByte; Larghezza dati: 8/16 bit
Interfaccia memoria dual-port seriale: SPI Slave, modalità 3 — Baud max 50 MHz
Interfaccia di comunicazione: Ethernet 10BASE-T / 100BASE-TX, senza potenziale; auto negotiation e auto crossover supportati
Connettore Ethernet: connettore SMT a 30 pin, presa, passo 1,27 mm (tipo di spina corrispondente SAMTEC TFM-115-02-S-D–A)
Interfaccia diagnostica: UART o USB (segnale all'interfaccia host; disponibile solo se integrato nel sistema host)
Display / LED: SYS (RUN verde / RDY giallo); COM0/COM1 (verde/rosso); ACT0/ACT1 (attività giallo); LINK0/LINK1 (link verde)
Ambiente — Funzionamento: -20 °C … +70 °C (flusso d'aria durante la misurazione: 0,5 m/s); Stoccaggio: -40 °C … +85 °C; Umidità: 10 % … 95 % UR (senza condensazione)
Dimensioni dispositivo (L x P x A): 70,1 mm x 31,5 mm x 16,0 mm; Peso: ca. 22 g
Montaggio: con bulloni metallici avvitabili, secondo il comX Design Guide
Software di configurazione: SYCON.net
Conformità: conforme RoHS
EMC / Conformità: Marcatura CE: sì; Marcatura UKCA: sì; Emissione EN 61000-6-4; Immunità EN 61000-6-2; ESD EN 61000-4-2: ±6 kV (Criterio B); Burst EN 61000-4-4: ±2,2 kV (fr = 5 kHz), Criterio B (linee di comunicazione schermate); Surge EN 61000-4-5: 1 kV, Criterio A (linee di comunicazione schermate)

Specifiche tecniche

• Modello: COMX 51CN-RE (modulo di comunicazione SPI — Real-Time Ethernet Slave)
• Controller: netX 51
• Memoria: 8 MB SDRAM, 4 MB serial Flash
• Interfacce host: memoria dual-port (parallela 8/16 bit) o SPI Slave (modalità 3) fino a 50 MHz
• Ethernet: 10BASE-T / 100BASE-TX con due porte (supporto topologia a linea), auto negotiation e auto crossover
• Alimentazione: +3.3 V DC ±5 %, consumo tipico 1,9 W
• Diagnostica: UART o USB (se fornito dall'host)
• Temperatura di esercizio: -20 °C … +70 °C; Stoccaggio: -40 °C … +85 °C
• Dimensioni: 70,1 x 31,5 x 16,0 mm; Peso ≈ 22 g
• Strumento di configurazione: SYCON.net
• Norme / Certificazioni EMC: CE, UKCA; EN 61000-6-4 (emissione), EN 61000-6-2 (immunità)
