Modulo di interfaccia USB NJ 100EN-RE

EthernetModbusPCI

Panoramica del prodotto

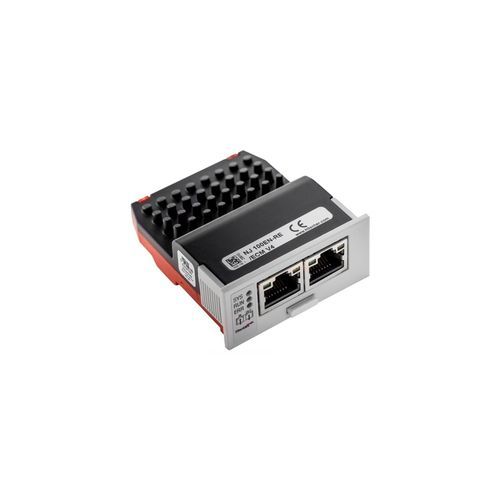

Il NJ 100EN-RE è un modulo intercambiabile PCI Express (netJACK) di Hilscher che fornisce un'interfaccia Real-Time Ethernet universale per sistemi embedded. Dotato del controller di comunicazione netX 100, è adatto a CPU ad alte prestazioni (es. Intel Atom®) ed è disponibile in varianti con memoria dual-port o interfaccia seriale SPI veloce. Il modulo presenta un involucro chiuso compatto IP40 e montaggio a innesto senza utensili, permettendo l'integrazione su schede carrier senza accessori di fissaggio aggiuntivi. netJACK abilita soluzioni di comunicazione per azionamenti, HMI e sistemi di identificazione e può ospitare funzioni aggiuntive come soft-PLC, visualizzazione o applicazioni personalizzate. La piattaforma netX assicura una disponibilità a 10 anni.

Punti salienti

• Interfaccia Real-Time Ethernet universale (Master o Slave) in involucro chiuso IP40
• Connessione host tramite PCI Express (One-Lane-Port)
• Un unico hardware per più protocolli Real-Time Ethernet
• Installazione a innesto senza utensili
• Non sono necessari componenti di montaggio aggiuntivi

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Dati tecnici

• Prodotto / Numero parte: 1625.100
• Modello: NJ 100EN-RE
• Produttore: Hilscher
• Controller di comunicazione: netX 100
• RAM integrata: 8 MB SDRAM
• Flash integrata: 4 MB serial Flash EPROM
• Tensione di alimentazione: +3,3 V ±5% DC
• Corrente tipica/massima: 750 mA
• Consumo tipico: 2,5 W
• Interfaccia host: PCI-Express One-Lane-Port
• Connettore host: connettore 40 pin (SAMTEC FSI-120-03-G-D-AB)
• Velocità di trasmissione host: 1,5 GHz
• Ethernet: 100BASE-TX (isolato) o 10BASE-T, 2x RJ45
• Interfaccia diagnostica: USB (segnale sull'interfaccia host se integrato)
• LED: SYS, COM0/COM1, TX/RX0-1, LINK0-1
• Temperatura di funzionamento: -20 °C … +65 °C
• Temperatura di stoccaggio: -40 °C … +85 °C
• Altitudine: 0 m … 2000 m
• Dimensioni: L 62 mm (con RJ45) / 60 mm (senza RJ45) x Larg. 53,4 mm (frontale) / 50,4 mm (corpo) x H 25,2 mm (frontale) / 19,2 mm (corpo)
• Peso: ca. 60 g
• Involucro / Protezione: Modulo chiuso / IP40
• Cicli montaggio/smontaggio: max. 10
• Software di configurazione: SYCON.net
• Certificazioni: RoHS, REACH, CE, UKCA, UL (cURus, E334100)

Montaggio e configurazione
Il montaggio avviene tramite fori fresati nella scheda carrier e clip di fissaggio sul modulo; non sono necessari accessori di montaggio aggiuntivi. L'installazione a innesto può essere eseguita prima della spedizione o dall'utente finale. La configurazione e la selezione dei protocolli si effettuano con SYCON.net; l'accesso diagnostico è disponibile via USB o attraverso segnali sull'interfaccia host quando implementati.

Conformità e test

• EMC: Emissione EN 55011 / Immunità EN 61131-2
• UL: cURus, file E334100
• Test ambientali e meccanici: Shock EN60068-2-27 Ea, Vibrazione EN60068-2-6 Fc
