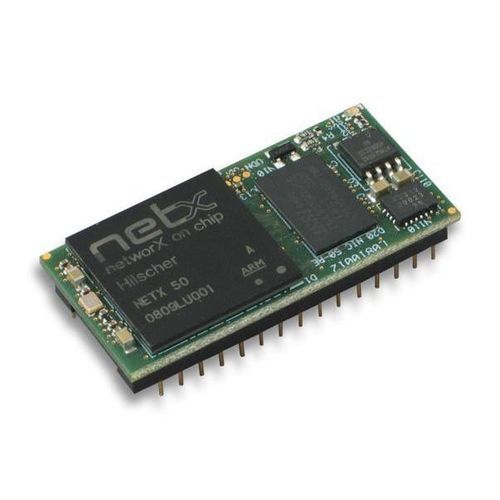

Modulo di comunicazione serie NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

Breve descrizione
Il NIC 50-RE/NHS è un circuito di comunicazione compatto in formato DIL-32, senza dissipatore, progettato per fornire connettività Real-Time Ethernet a dispositivi slave semplici privi di un processore host.

Punti salienti

• Modulo DIL-32 compatto per dispositivi di campo a basso costo
• Connessione host con Modbus RTU via SPI o UART
• Un unico hardware supporta più sistemi Real-Time Ethernet caricando firmware diverso
• Connessione diretta dei dati I/O tramite registro a scorrimento esterno (controllo seriale sincrono)
• Altezza ridotta grazie a una pellicola gel conduttiva di calore
• Dispersione diretta del calore attraverso la parete dell'involucro (non è necessario un dissipatore esterno)

Descrizione
Il NIC 50-RE/NHS (netIC) è un modulo di comunicazione single-chip basato sul controller di rete netX. Integra un'interfaccia completa per fieldbus/Ethernet in tempo reale con switch a 2 porte e hub integrati nel formato compatto DIL-32. La tecnologia netX copre un'ampia gamma di sistemi fieldbus e Real-Time Ethernet; caricando firmware diversi, un singolo NIC può supportare più standard di comunicazione.

Le interfacce host seriali (UART, SPI) consentono di trasferire il payload all'applicazione tramite semplici comandi di lettura/scrittura. Il protocollo Modbus RTU è implementato come protocollo seriale. Per applicazioni slave molto semplici, i registri a scorrimento convenzionali possono essere controllati come I/O digitali tramite l'interfaccia seriale sincrona, eliminando la necessità di un processore host separato. È fornita una garanzia di fornitura di 10 anni grazie al ciclo di vita netX.

Informazioni sull'ordine
Nome prodotto | Numero di pezzo | Breve descrizione
NIC 50-RE/NHS | 1541.101/ECS | Circuito di comunicazione DIL-32 senza dissipatore - slave Real-Time Ethernet

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Specifiche tecniche

• Formato: circuito di comunicazione DIL-32 (modulo DIL-32 compatto)
• Numero di pezzo: 1541.101/ECS
• Tecnologia core: controller di rete netX (netIC single-chip)
• Componenti integrati: interfaccia completa fieldbus/Ethernet in tempo reale con switch a 2 porte e hub integrati
• Interfacce host: UART e SPI (interfacce seriali); Modbus RTU implementato come protocollo seriale
• I/O: connessione diretta dei dati I/O tramite registro a scorrimento esterno (controllo seriale sincrono)
• Supporto protocolli: Modbus RTU (Master/Slave), VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP (Server/Client), EtherNet/IP Adapter, EtherCAT Slave
• Progetto termico: altezza ridotta mediante pellicola gel conduttiva di calore per dispersione diretta tramite la parete dell'involucro (nessun dissipatore richiesto)
• Casi d'uso: dispositivi slave semplici senza processore host (es. lettori di codici a barre, sistemi di identificazione, collettori valvole, blocchi I/O)
• Flessibilità: una singola piattaforma hardware può supportare più sistemi Real-Time Ethernet tramite modifica del firmware
• Affidabilità / ciclo di vita: garanzia di fornitura 10 anni basata su netX
