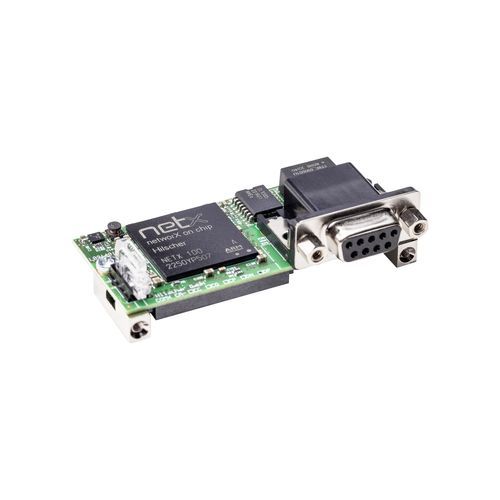

Modulo di comunicazione RS-485 COMX 100CA-DP

PROFIBUSPROFIBUS-DPprogrammabile

Panoramica
Il Hilscher COMX 100CA-DP è un modulo di comunicazione compatto progettato per essere integrato in dispositivi di automazione (azionamenti, controller robot, PLC, ecc.) per fornire un'interfaccia di rete PROFIBUS DP / PROFIBUS MPI. Le attività di comunicazione vengono eseguite in modo autonomo nel modulo, indipendentemente dalla CPU host. I dati di processo vengono scambiati tramite una Dual‑Port Memory accessibile tramite bus parallelo 8/16 bit o tramite un'interfaccia SPI veloce a 50 MHz. Il modulo è basato sul controller di rete netX e beneficia della garanzia di fornitura a lungo termine di Hilscher.

Punti salienti

• Interfaccia universale PROFIBUS DP / PROFIBUS MPI (Master o Slave) con connettore di rete onboard
• Stesso hardware supporta modalità master e slave
• Pronto all'uso con firmware precaricato
• Connessione host tramite Dual‑Port Memory per scambio rapido dei dati di processo

Descrizione del prodotto
Il modulo gestisce autonomamente le comunicazioni e supporta lo scambio dei dati di processo tramite la Dual‑Port Memory. L'integrazione avviene mediante zoccolo SMT a 50 pin (passo 1.27 mm). I segnali diagnostici (UART o USB) possono essere disponibili sull'interfaccia host se supportati dal sistema host. LED di stato indicano lo stato del sistema e della comunicazione. Il comportamento del protocollo può essere modificato caricando il firmware appropriato; è richiesta una licenza software per il firmware master. Il prodotto viene fornito con firmware precaricato per l'avvio immediato.

Protocolli supportati

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Dati tecnici (tabella)
Product / Part number: 1531.410
Breve descrizione: Modulo di comunicazione PROFIBUS
Controller di comunicazione / netX: netX 100
Memoria integrata / RAM: 8 MB SDRAM
Memoria integrata / FLASH: 4 MB serial Flash
Alimentazione / Tensione di alimentazione: +3.3 V DC ±5 %
Alimentazione / Corrente tipica/massima: circa 430 mA / 460 mA (a 3.3 V)
Alimentazione / Consumo tipico: circa 1.5 … 1.6 W
Connettore di alimentazione: tramite connettore bus di sistema X1
Interfaccia di sistema / Tipo: Interfaccia memoria Dual‑port parallela
Interfaccia di sistema / Connettore: Connettore SMT a 50 pin, zoccolo
Interfaccia di sistema / Passo dei pin: 1.27 mm
Interfaccia di sistema / Dimensione memoria Dual‑port: 16 KByte
Interfaccia di sistema / Larghezza dati: 8/16 bit
Interfaccia di comunicazione / Standard di comunicazione: PROFIBUS
Interfaccia di comunicazione / Tipo di interfaccia: RS-485, senza potenziale
Interfaccia di comunicazione / Connettore: D-Sub, zoccolo, 9 pin
Interfaccia di diagnostica / Tipo: UART o USB (segnale sull'interfaccia host; disponibile solo se integrato nel sistema host)
Display / LED: SYS Stato sistema (verde: RUN, giallo: RDY); COM Stato comunicazione (verde: STA, rosso: ERR)
Ambiente / Intervallo temperatura ambiente operativa: -20 °C … +65 °C (flusso d'aria durante la misura: 0.5 m/s)
Ambiente / Intervallo temperatura di stoccaggio: -40 °C … +85 °C
Ambiente / Intervallo di umidità: 10 % … 95 % umidità relativa (senza condensa)
Dispositivo / Dimensioni (L x P x A): 70 mm x 30 mm x 21.5 mm
Dispositivo / Peso: circa 35 g … 40 g
Dispositivo / Montaggio: mediante bulloni metallici avvitabili, secondo comX Design Guide
Configurazione / Software di configurazione: SYCON.net
Conformità: RoHS: sì
Conformità alle direttive EMC / Marchio CE: sì; Marchio UKCA: sì
EMC / Emissione: EN 61000-6-4 / BS EN 61000-6-4
EMC / Immunità: EN 61000-6-2 / BS EN 61000-6-2
EMC / ESD (scarica aria): EN 61000-4-2: ± 10 kV, Criterio A
EMC / ESD (scarica contatto): EN 61000-4-2: ± 6 kV, Criterio A
EMC / Transitorio rapido (Burst): EN 61000-4-4: ± 2 kV, Criterio A (linee di comunicazione, schermate)
EMC / Sovratensione (linee comunicazione/dati): EN 61000-4-5: 1 kV, Criterio A (linee di comunicazione, schermate)

Caratteristiche / specifiche tecniche

• Modello: COMX 100CA-DP
• Produttore / Marca: Hilscher
• Numero di pezzo (informazioni d'ordine): 1531.410 / versione d'ordine: 1531.410/DPM
• Controller: netX 100 (Hilscher)
• Memoria: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• Interfaccia host: Memoria Dual‑port parallela (8/16 bit) tramite connettore SMT a 50 pin, passo 1.27 mm
• Diagnostica: segnale UART o USB sull'interfaccia host (se integrato)
• Interfaccia di rete: PROFIBUS (RS-485 senza potenziale), D-Sub 9 pin
• Alimentazione: +3.3 V DC ±5 %, corrente tipica circa 430 mA, potenza tipica 1.5–1.6 W
• Temperatura operativa: -20 °C a +65 °C (con flusso d'aria specificato)
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità relativa: 10 % – 95 % (senza condensa)
• Dimensioni: 70 x 30 x 21.5 mm; Peso: circa 35–40 g
• Montaggio: bulloni metallici avvitabili secondo comX Design Guide
• Strumento di configurazione: SYCON.net
• Normativa / EMC: CE, UKCA; conforme alle norme EN/BS EN elencate
