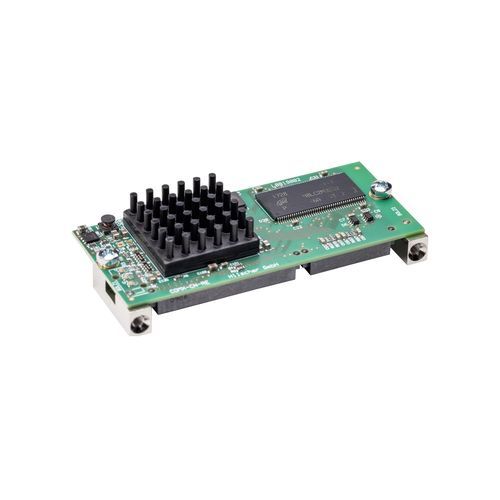

Modulo di comunicazione Modbus TCP COMX 100CN-RE

EtherCATPowerlinkCC-Link

Riepilogo del prodotto
Il modulo di comunicazione comX è progettato per essere integrato in dispositivi di automazione per fornire a inverter, controller di robot, PLC e sistemi simili un'interfaccia Ethernet in tempo reale. Le attività di comunicazione vengono eseguite in modo autonomo sul modulo (netX 100), indipendentemente dal processore host. I dati di processo vengono scambiati tramite una Dual‑Port‑Memory accessibile tramite bus parallelo 8/16 bit o tramite interfaccia SPI a 50 MHz. Sono presenti due porte Ethernet per supportare topologie a linea. Le funzionalità del protocollo possono essere modificate caricando il firmware appropriato e, per l'operazione master, applicando la licenza software corrispondente. È garantita una disponibilità di fornitura di 10 anni grazie al controller di rete Hilscher netX.

Caratteristiche principali

• Interfaccia Ethernet in tempo reale universale (Master o Slave) con connessione di rete alla scheda principale
• Posizionamento flessibile del connettore di rete e due porte Ethernet per topologia a linea
• Stesso hardware per funzionamento come master o slave (dipende da firmware/licenza)
• Firmware precaricato per utilizzo immediato
• Connessione host tramite Dual‑Port‑Memory (DPM) con accesso 8/16 bit

Protocolli supportati

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Dati tecnici (estratto)
Numero di parte: 1531.101
Breve descrizione: Communication Module Real‑Time Ethernet
Controller di comunicazione: netX / netX 100
Memoria integrata: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Tensione di alimentazione: +3,3 V DC ±5%
Corrente tip./max.: circa 700 mA / 750 mA (a 3,3 V)
Assorbimento tipico: circa 2,5 W
Connettore di alimentazione: tramite connettore bus di sistema X1
Interfaccia di sistema: Interfaccia Dual‑Port‑Memory parallela
Connettore di sistema: connettore SMT a 50 poli, presa (passo 1,27 mm)
Dimensione Dual‑Port‑Memory: 16 KByte
Larghezza dati: 8/16 bit
Interfaccia di comunicazione: Ethernet (10BASE‑T / 100BASE‑TX, isolato), autonegotiation e auto crossover supportati
Connettore Ethernet (lato modulo): presa SMT a 30 poli (passo 1,27 mm), plug compatibile SAMTEC TFM‑115‑02‑S‑D–A
Interfaccia diagnostica: UART o USB (segnale all'interfaccia host; disponibile se integrato nell'host)
Indicatori LED: SYS (RUN verde, RDY giallo), COM0/COM1 (stato comunicazione, verde/rosso), TX/RX0, TX/RX1 (attività Ethernet, giallo), LINK0/LINK1 (link Ethernet, verde)
Temperatura ambiente (operazione): -20 °C … +70 °C (flusso d'aria durante la misura: 0,5 m/s)
Temperatura ambiente (stoccaggio): -40 °C … +85 °C
Umidità: 10 % … 95 % UR (senza condensa)
Dimensioni (L x W x H): 70 mm x 30 mm x 21,5 mm
Peso: circa 35–40 g
Montaggio: bulloni metallici avvitabili, secondo comX Design Guide
Software di configurazione: SYCON.net
Conformità: RoHS, CE, UKCA
EMC / emissione: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMC / immunità: EN 61000‑6‑2 / BS EN 61000‑6‑2
ESD: EN 61000‑4‑2: ±4 kV (contatto), Criterio B
Burst: EN 61000‑4‑4: ±2 kV (linee di comunicazione schermate), Criterio B
Sovratensione: EN 61000‑4‑5: 1 kV (linee di comunicazione schermate), Criterio A

Specifiche

• Prodotto: COMX 100CN-RE (Numero parte 1531.101)
• Controller: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port Memory (host): 16 KByte, 8/16 bit
• Connettore interfaccia host: SMT 50 poli (passo 1,27 mm)
• Ethernet: 2x 10/100BASE‑TX (isolato), autonegotiation e auto crossover
• Connettore Ethernet (modulo): presa SMT 30 poli (passo 1,27 mm), plug compatibile SAMTEC TFM‑115‑02‑S‑D–A
• Diagnostica: UART o USB (tramite segnali host se integrato)
• LED: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Alimentazione: +3,3 V DC ±5% (tramite X1); consumo tip. ~2,5 W
• Temp. funzionamento: -20 °C … +70 °C
• Temp. stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR (senza condensa)
• Dimensioni: 70 x 30 x 21,5 mm; Peso: ~35–40 g
• Montaggio: bulloni avvitabili (comX Design Guide)
• Software di configurazione: SYCON.net
• Norme e conformità: RoHS, CE, UKCA; norme EMC/ESD come elencato sopra
