Modulo di interfaccia DeviceNet NJ 52D-DNS

USBPCI

Panoramica

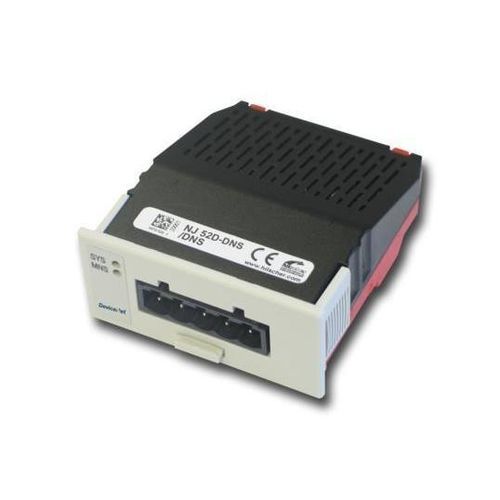

Il NJ 52D-DNS è un modulo scambiale netJACK in involucro chiuso IP40, progettato per il montaggio senza attrezzi nella catena di fornitura. Fornisce un'interfaccia DeviceNet Slave e si collega all'host tramite memoria Dual‑Port parallela o attraverso una veloce interfaccia seriale SPI. Sostituto funzionale del NJ 10D-DNS.

Punti chiave

• Interfaccia universale DeviceNet Slave in involucro chiuso IP40
• Connessione host tramite memoria Dual‑Port o SPI
• Installazione a innesto senza attrezzi su footprint fresata e staffe di fissaggio
• Non sono necessari accessori di montaggio aggiuntivi
• Sostituzione compatibile con NJ 10D-DNS

Descrizione
Il modulo scambiale NJ 52D-DNS (netJACK) è pensato per mercati embedded e sistemi host ad alte prestazioni. Sono disponibili varianti con memoria Dual‑Port parallela o interfaccia SPI Slave ad alta velocità (modo 3, fino a 50 MHz). Il modulo compatto in involucro chiuso IP40 sfrutta aree di contatto e ritagli sulla scheda carrier per connettore e guide di montaggio, consentendo un montaggio rapido senza parti aggiuntive. netJACK supporta una vasta gamma di soluzioni di comunicazione (es. azionamenti, HMI, sistemi di identificazione) e può ospitare funzioni cliente aggiuntive (soft‑PLC, visualizzazione o applicazioni custom). Sono disponibili servizi di progettazione e produzione per requisiti specifici. È garantita una disponibilità di 10 anni grazie al controller di rete Hilscher netX.

Protocolli

• DeviceNet Slave

Specifiche tecniche

• Numero parte: 1672.520
• Breve descrizione: Modulo scambiale SPI - DeviceNet Slave
• Controller di comunicazione: netX 52
• Memoria integrata: RAM 8 MB SDRAM; FLASH 4 MB Flash seriale EPROM
• Tensione di alimentazione: +3,3 V ± 5 % CC
• Corrente tipica/massima: 405 mA / 470 mA
• Consumo tipico: 1,55 W
• Interfaccia di sistema - Tipo bus: Dual‑Port Memory parallela o seriale
• Tipo connettore (host): connettore 60 poli (SAMTEC FSI-130-03-G-D-AB)
• Distanza / larghezza pin: 0,45 mm / 0,55 mm
• Dimensione memoria Dual‑Port: 64 KByte (16 linee indirizzo), 8 KByte utilizzati dal firmware (13 linee indirizzo, 8 KByte più basse)
• Larghezza accesso dati a DPM: 8/16 bit
• Interfaccia memoria Dual‑Port seriale: SPI Slave, modo 3
• Baud SPI: max. 50 MHz
• Interfaccia di comunicazione (protocollo): DeviceNet Slave
• Tipo interfaccia DeviceNet: ISO 11898, senza potenziale
• Connettore DeviceNet: presa COMBICON, 5 poli
• Interfaccia diagnostica: USB o UART (segnale sull'interfaccia host; disponibile solo se integrata nel sistema host)
• Indicatori: SYS (stato sistema) verde: RUN, giallo: RDY; MNS (stato rete modulo) verde: MS, rosso: NS
• Temperatura ambiente (esercizio): -25 °C … +70 °C
• Temperatura ambiente (stoccaggio): -40 °C … +85 °C
• Altitudine: 0 m … 2000 m
• Dimensioni (L x P x A): Lunghezza: 68,2 mm / 60 mm (con / senza presa DSUB); Larghezza: 53,4 mm (pannello frontale) / 50,4 mm (corpo); Altezza: 25,2 mm (pannello frontale) / 19,2 mm (corpo)
• Peso: ca. 33 g
• Involucro: Modulo chiuso
• Classe di protezione: IP40
• Montaggio / Installazione: Tramite footprint fresata nella scheda carrier e staffe di ritenuta. Non sono necessari accessori di montaggio.
• Cicli montaggio/estrazione: max. 10
• Software di configurazione: SYCON.net
• Conformità: RoHS: sì; REACH: sì
• Certificazione UL: tipo UL: cURus; file UL: E334100
• EMC / Conformità: CE: sì; UKCA: sì
• Norma di emissione: EN 55011 / BS EN 55011
• Norma di immunità: EN 61131-2 / BS EN 61131-2
• Prove: Urto: EN60068-2-27 Ea; Vibrazione: EN60068-2-6 Fc
