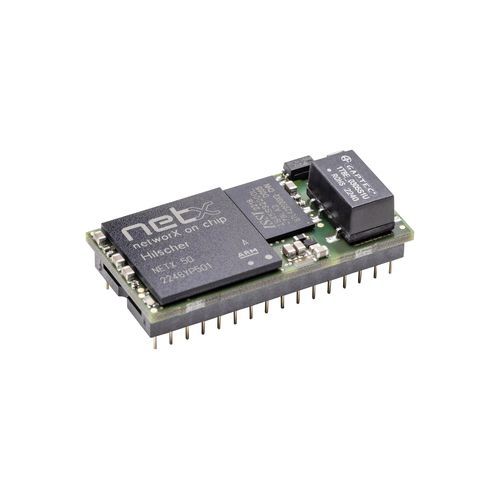

Modulo di comunicazione serie NIC 50-DNS

ModbusDeviceNetEthernet

Sintesi del prodotto
CI di comunicazione compatto in formato DIL-32 progettato come DeviceNet Slave per dispositivi di campo semplici privi di processore host. Basato sul controller di rete Hilscher netX, netIC integra funzionalità di interfaccia fieldbus/Real-Time Ethernet con switch a 2 porte e hub integrati.

Punti chiave

• Formato DIL-32 compatto per un'integrazione economica
• Connessione host tramite UART o SPI con supporto Modbus RTU
• Interfaccia DeviceNet Slave con logica di bus integrata
• Connessione I/O diretta tramite registro a scorrimento esterno (seriale sincrono)
• Capacità multiprotocollo mediante cambio firmware (un netIC per più reti)

Descrizione
Il NIC 50-DNS offre una soluzione di comunicazione single-chip per dispositivi di campo con basso throughput dati e senza CPU host. Applicazioni tipiche: lettori di codici a barre, sistemi di identificazione, collettori valvole e blocchi I/O. Il modulo espone comandi semplici di lettura/scrittura via UART o SPI; Modbus RTU è implementato come protocollo seriale, semplificando l'integrazione in dispositivi senza host. I registri a scorrimento convenzionali possono essere controllati come I/O digitali tramite l'interfaccia seriale sincrona, eliminando la necessità di un processore host nelle applicazioni di base. Il controller netX garantisce ampio supporto protocollo e comportamento di rete affidabile.

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

Informazioni d'ordine
Nome prodotto — Numero di parte — Breve descrizione
NIC 50-DNS — 1541.520/DNS — CI di comunicazione DIL-32 - DeviceNet Slave

Caratteristiche tecniche

• Modello: NIC 50-DNS
• Numero di parte: 1541.520/DNS
• Package: CI di comunicazione DIL-32 (DIL-32 compatto)
• Uso previsto: DeviceNet Slave per dispositivi di campo semplici senza processore host
• Interfacce host: UART e SPI (Modbus RTU)
• Supporto protocollo seriale: Modbus RTU (Master e Slave)
• Interfaccia bus: DeviceNet Slave inclusa la logica di bus
• Connessione I/O: connessione diretta dati I/O tramite registro a scorrimento esterno (interfaccia seriale sincrona)
• Basato sul controller di rete Hilscher netX con switch a 2 porte e hub integrati
• Capacità multiprotocollo tramite cambio firmware
• Garanzia di fornitura: garanzia di fornitura 10 anni
• Nota di progetto: un progetto per tutte le reti grazie a interfacce uniformi
