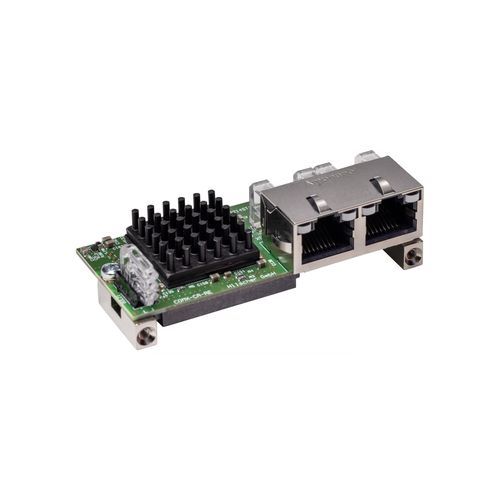

Modulo di comunicazione USB COMX 100CA-RE

Modbus TCPEtherCATPowerlink

Panoramica
Il COMX 100CA-RE è un modulo di comunicazione Real‑Time Ethernet progettato per l'integrazione in azionamenti, controllori robot, PLC e altri dispositivi di automazione. Esegue in autonomia le funzioni di comunicazione rispetto al processore host e scambia i dati di processo tramite una Dual‑Port‑Memory accessibile tramite bus a 8/16 bit o interfaccia SPI a 50 MHz. Il modulo supporta i principali protocolli Real‑Time Ethernet come Master o Slave e dispone di due porte Ethernet per topologie a linea. Il protocollo può essere cambiato caricando il firmware e le licenze master appropriati. Il controller netX garantisce una fornitura disponibile per 10 anni.

Punti salienti

• Interfaccia Real‑Time Ethernet universale (Master o Slave) con connettore di rete integrato
• Un unico hardware per più protocolli Real‑Time Ethernet
• Firmware precaricato per utilizzo immediato
• Aggiornamento firmware tramite web server integrato
• Connessione host tramite Dual‑Port‑Memory (bus parallelo o SPI)

Protocolli supportati

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Specifiche tecniche

• Numero di parte: 1531.100
• Tipologia: Modulo di comunicazione Real‑Time Ethernet
• Controller di comunicazione: netX (netX 100)
• Memoria integrata: 8 MB SDRAM; 4 MB Flash seriale
• Scambio dati di processo: Dual‑Port‑Memory via bus 8/16 bit o SPI 50 MHz
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tip./max.: ≈ 700 mA / 750 mA (a 3,3 V)
• Consumo tipico: ≈ 2,5 W
• Alimentazione: tramite connettore bus di sistema X1
• Interfaccia di sistema: Interfaccia memoria parallela Dual‑Port
• Connettore sistema: connettore SMT a 50 pin, socket (passo 1,27 mm)
• Dimensione Dual‑Port‑Memory: 16 KByte
• Larghezza dati: 8/16 bit
• Standard di comunicazione: Ethernet (10BASE‑T / 100BASE‑TX, isolato)
• Funzioni Ethernet: auto‑negotiation, auto crossover
• Connettore Ethernet: 2 × RJ45 (due porte per topologia a linea)
• Interfaccia diagnostica: UART o USB (segnale disponibile su interfaccia host se integrato)
• LED: SYS, COM0/COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Temperatura di esercizio: 0 °C … +65 °C (misurazione con flusso d'aria 0,5 m/s)
• Temperatura di stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR (senza condensazione)
• Dimensioni (L×P×A): 70 × 30 × 21,5 mm
• Peso: circa 35–40 g
• Montaggio: viti metalliche avvitabili (vedere comX Design Guide)
• Software di configurazione: SYCON.net
• RoHS: sì
• Conformità EMC/CE/UKCA: conforme
• Norme EMC: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
