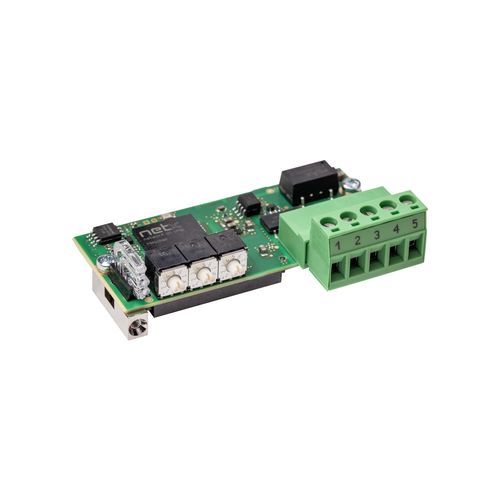

Modulo di comunicazione USB COMX 52CA-CCS

serieRS-485CC-Link

Panoramica prodotto
Il modulo di comunicazione comX è progettato per essere integrato in dispositivi di automazione per fornire a azionamenti, controller robot e PLC un'interfaccia di rete. Le attività di comunicazione vengono eseguite autonomamente dal modulo, indipendentemente dal processore dell'apparato host.
I dati di processo vengono scambiati tramite memoria dual-port (parallela 8/16 bit) o tramite un'interfaccia SPI ad alta velocità (fino a 50 MHz).
comX supporta i principali protocolli Ethernet real-time come Master o Slave e consente il cambio di protocollo caricando il firmware e le licenze appropriate. Supporta il posizionamento flessibile del connettore di rete. È garantita una fornitura di 10 anni grazie al controller di rete Hilscher netX.

Punti chiave

• Interfaccia CC-Link Slave universale con connettore di rete a bordo
• Posizionamento flessibile del connettore di rete
• Connessione host tramite memoria dual-port parallela o SPI
• Compatibile come sostituto funzionale del comX 10CA-CCS

Protocolli supportati

• CC-Link Slave

Dati tecnici (sintesi)
Numero di pezzo: 1581.740
Breve descrizione: Modulo di comunicazione CC-Link Slave
Controller di comunicazione: netX (netX 52)
Memoria integrata: Flash seriale 4 MB
Tensione di alimentazione: +3,3 V DC ±5 %
Corrente tipica/massima: 400 mA / 410 mA (a 3,3 V)
Consumo tipico: ca. 1,35 W (a 3,3 V)
Connettore di alimentazione: tramite connettore bus di sistema X1
Interfaccia di sistema: Interfaccia memoria dual-port parallela o seriale
Connettore di sistema: Connettore SMT a 50 pin, presa (passo 1,27 mm)
Dimensione memoria dual-port: 16 KByte (8 KByte inferiori usati dal firmware)
Larghezza dati: 8/16 bit
Interfaccia seriale dual-port: SPI Slave, modalità 3 (max. 50 MHz)
Standard di comunicazione: CC-Link versioni 2.0 e 1.1 (secondo CC-Link standard V.2.00 BAP-05025-J)
Tipo di interfaccia: RS-485, potenziale libero; Connettore: morsetto a vite a 5 pin (RIACON tipo 166)
Interfaccia diagnostica: UART o USB (segnali sull'interfaccia host se integrata)
Indicatori LED: SYS Stato sistema (verde: RUN, giallo: RDY); L RUN / L ERR (verde: L RUN, rosso: L ERR)
Elementi di comando: 2 selettori rotativi per indirizzo di rete; 1 selettore rotativo per baud rate
Temperatura ambiente (esercizio): 0 °C … +55 °C (flusso d'aria durante la misura: 0,5 m/s)
Temperatura ambiente (stoccaggio): -40 °C … +85 °C
Umidità: 10 % … 95 % UR (senza condensazione)
Altitudine: 0 … 2000 m
Dimensioni (L x P x A): 70 mm x 30 mm x 21,5 mm
Peso: ca. 35 g … 40 g
Montaggio: mediante bulloni metallici avvitabili, secondo comX Design Guide
Software di configurazione: SYCON.net
Conformità: RoHS: sì; CE: sì; UKCA: sì
EMC (emissione): EN 61000-6-4 / BS EN 61000-6-4
EMC (immunità): EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, contatto): ±6 kV, Criterio A
Burst (EN 61000-4-4): ±2,2 kV, Criterio A (linee di comunicazione schermate)
Surge (EN 61000-4-5): 1 kV, Criterio A (linee di comunicazione schermate)

Specifiche tecniche

• Modello: COMX 52CA-CCS
• Numero di pezzo: 1581.740
• Funzione: Modulo di comunicazione SPI - CC-Link Slave
• Controller: netX 52
• Memoria Flash: 4 MB Flash seriale
• Memoria dual-port: 16 KByte (8 KByte inferiori usati dal firmware)
• Interfacce host: Memoria dual-port parallela o SPI (SPI Slave modalità 3, fino a 50 MHz)
• Connettore verso host: Socket SMT a 50 pin, passo 1,27 mm
• Interfaccia di rete: RS-485 (potenziale libero), morsetto a 5 pin
• Tensione di alimentazione: 3,3 V DC ±5 %; corrente tipica 400 mA
• Consumo: ca. 1,35 W (a 3,3 V)
• LED: SYS (RUN/RDY), L RUN/L ERR
• Selezione indirizzo/baud: selettori rotativi (2 per indirizzo, 1 per baud)
• Temperatura di funzionamento: 0 °C a +55 °C
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità: 10–95 % UR senza condensazione
• Dimensioni: 70 x 30 x 21,5 mm; Peso ~35–40 g
• Montaggio: bulloni metallici avvitabili secondo comX Design Guide
• Software di configurazione: SYCON.net
• Norme / conformità: RoHS, CE, UKCA; Emissione EMC EN 61000-6-4; immunità EN 61000-6-2
