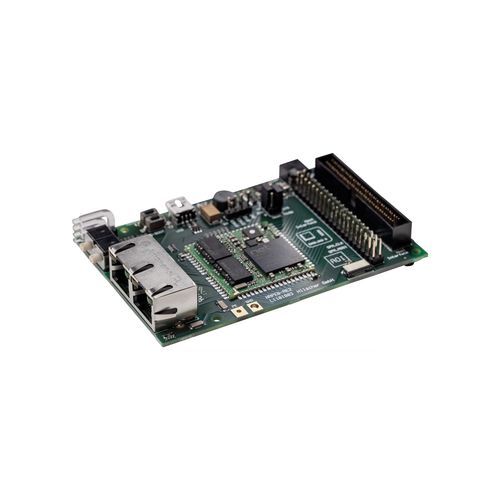

Scheda di valutazione NRPEB 52-RE

Descrizione
La scheda di valutazione netRAPID 52 NRPEB 52-RE fornisce un'alternativa rapida e sicura allo sviluppo interno di un'interfaccia slave Real-Time Ethernet. Il kit è basato su un chip carrier netX compatto da 32 x 32 mm (formato francobollo) che può essere saldato al sistema host manualmente o in produzione SMD. Il carrier include trasformatori Ethernet, memoria SQI Flash e un chip netX multiprotocollo; lo stack dei protocolli viene eseguito nella RAM interna del netX. L'hardware host richiede solo connettori di rete, LED e interruttori d'indirizzo; una PCB a 2 strati è sufficiente. Lo sviluppo applicativo avviene tramite l'API netRAPID. La funzionalità completa richiede l'acquisto una tantum di un firmware con licenza e il suo caricamento in fase di produzione.

Punti chiave

• Semplice valutazione della tecnologia netRAPID
• Include una versione firmware limitata per slave Real-Time Ethernet
• Include 3 chip carrier NRP 52-RE per i primi prototipi
• Include tutti gli strumenti e la documentazione per la valutazione
• Un'unica soluzione hardware per più sistemi Real-Time Ethernet

Protocolli supportati

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni prodotto
Nome prodotto | Codice prodotto | Breve descrizione
NRPEB 52-RE | 7600.200 | Scheda di valutazione netRAPID 52 - Real-Time Ethernet

Caratteristiche tecniche

• Modello: NRPEB 52-RE (Scheda di valutazione netRAPID 52)
• Kit di valutazione include: scheda di valutazione, versione firmware limitata per Real-Time Ethernet, 3 chip carrier NRP 52-RE, strumenti e documentazione
• Dimensione chip carrier (netX stamp): 32 x 32 mm
• Componenti a bordo: trasformatori Ethernet, SQI Flash, chip netX multiprotocollo
• Esecuzione dello stack protocolli: nella RAM interna del netX
• Requisiti host: connettori di rete, LED, interruttori di indirizzo; PCB a 2 strati sufficiente
• Sviluppo applicazioni: tramite API netRAPID
• Firmware: funzionalità complete richiedono l'acquisto e il caricamento del firmware con licenza durante la produzione
• Sistemi Real-Time Ethernet supportati: vedere l'elenco dei protocolli supportati
• Codice prodotto: 7600.200
