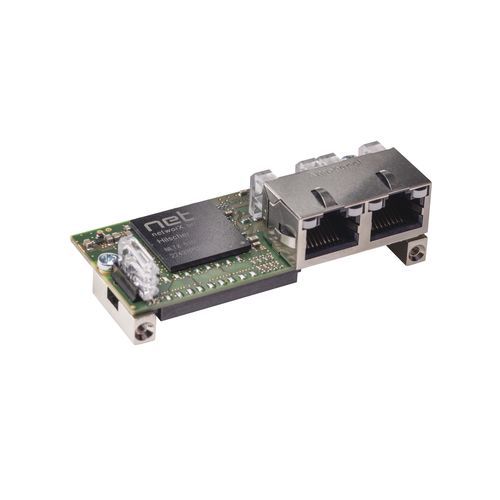

Modulo di comunicazione CC-Link COMX 51CA-RE

EtherCATEtherNet/IPPowerlink

Intestazione prodotto
Modulo di comunicazione Ethernet in tempo reale (slave) con interfaccia SPI e memoria a doppia porta (netX 51).

Descrizione breve
Il modulo di comunicazione COMX è progettato per essere integrato in dispositivi di automazione per fornire interfacce di rete a azionamenti, controller per robot, PLC e altri dispositivi di controllo. Le funzioni di comunicazione sono eseguite in modo autonomo sul modulo, indipendentemente dal processore host. I dati di processo vengono scambiati tramite una memoria a doppia porta accessibile tramite bus parallelo 8/16 bit o tramite una veloce interfaccia SPI a 50 MHz. COMX supporta i principali protocolli Real-Time Ethernet come master o slave ed è dotato di due porte Ethernet per topologie a linea. Le stack di protocollo possono essere modificate caricando il firmware appropriato; il funzionamento in modalità master richiede una licenza software. È garantita la disponibilità per 10 anni grazie al controller di rete Hilscher netX.

Punti principali

• Interfaccia universale Real-Time Ethernet slave con connettore di rete integrato
• Un unico hardware per più protocolli Real-Time Ethernet
• Pronto all'uso con firmware precaricato
• Aggiornamento firmware tramite web server integrato
• Connessione host tramite memoria a doppia porta parallela o SPI ad alta velocità

Protocolli supportati

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni d'ordine (esempio)
Denominazione prodotto: COMX 51CA-RE/PNS V3 — Esempio di numero di parte: 1571.100/PNS V3

Caratteristiche / specifiche tecniche

• Numero di parte: 1571.100
• Breve descrizione: Modulo di comunicazione Real-Time Ethernet
• Controller di comunicazione: netX (netX 51)
• Memoria integrata: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tipica/massima: circa 530 mA / 580 mA (a 3,3 V)
• Consumo tipico: circa 1,9 W
• Connettore di alimentazione: tramite connettore bus di sistema X1
• Interfaccia di sistema: interfaccia memoria dual-port parallela o seriale
• Connettore di sistema: connettore SMT a 50 pin, socket (passo 1,27 mm)
• Dimensione memoria dual-port: 16 KByte
• Larghezza dati: 8/16 bit
• Interfaccia memoria dual-port seriale: SPI Slave, modalità 3 (baud max. 50 MHz)
• Interfaccia di comunicazione: Ethernet 10BASE-T / 100BASE-TX, potenzialmente isolata
• Connettori Ethernet: 2 × prese RJ45 (supportano auto negotiation e auto crossover)
• Interfaccia diagnostica: UART o USB (segnale sull'interfaccia host; disponibile solo se integrato nel sistema host)
• LED di stato: SYS (RUN verde, RDY giallo); COM0/COM1 stato (verde/rosso); TX/RX0, TX/RX1 attività Ethernet (giallo); LINK0, LINK1 stato link (verde)
• Temperatura ambiente (funzionamento): 0 °C … +65 °C (flusso d'aria durante la misura: 0,5 m/s)
• Temperatura ambiente (stoccaggio): -40 °C … +85 °C
• Gamma di umidità: 10 % … 95 % UR (senza condensa)
• Dimensioni (L × W × H): 70 mm × 30 mm × 21,5 mm
• Peso: circa 35 g … 40 g
• Montaggio: con bulloni metallici avvitabili, secondo comX Design Guide
• Software di configurazione: SYCON.net
• Conformità: RoHS: sì; CE: sì; UKCA: sì
• Emissioni EMC: EN 61000-6-4 / BS EN 61000-6-4
• Immunità EMC: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ±6 kV, Criterio B (scarica a contatto)
• Burst (EN 61000-4-4): ±2,2 kV, Criterio B (linee di comunicazione, schermate)
• Surge (EN 61000-4-5): 1 kV, Criterio A (linee di comunicazione, schermate)
