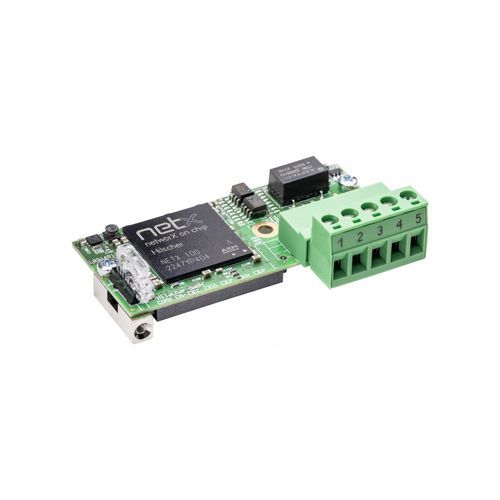

Modulo di comunicazione DeviceNet COMX 100CA-DN

per PLCprogrammabilecontrollato tramite microprocessore

Descrizione

• Modulo di comunicazione con memoria Dual‑Port per DeviceNet; modulo di comunicazione flessibile per automazione.
• Interfaccia DeviceNet universale (Master o Slave) con connettore di rete integrato.
• Master o slave sullo stesso hardware; utilizzabile immediatamente grazie al firmware precaricato.
• Connessione host tramite Dual‑Port‑Memory (accesso tramite bus 8/16 bit o interfaccia SPI veloce a 50 MHz).

Dettagli prodotto
Il modulo di comunicazione comX è progettato per essere integrato in dispositivi di automazione per fornire a azionamenti, controller di robot, PLC ecc. un'interfaccia di rete. Le attività di comunicazione vengono eseguite autonomamente nel modulo, indipendenti dal processore del dispositivo host. comX supporta i principali protocolli real‑time come Master o Slave e soddisfa i requisiti specifici di rete in un unico modulo. Il protocollo di comunicazione può essere modificato caricando il firmware appropriato e una licenza software per i master. Grazie al controller di rete Hilscher netX è garantita una disponibilità di fornitura di 10 anni.

Punti principali

• Interfaccia DeviceNet universale (Master o Slave) con connettore di rete integrato
• Master o slave sullo stesso hardware
• Firmware precaricato — utilizzabile immediatamente
• Connessione host tramite memoria dual‑port (bus 8/16 bit o SPI 50 MHz)

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Dati tecnici (estratto — tabella)
COMX 100CA-DN | Parameter | Value
Prodotto – Numero di parte | 1531.510
Prodotto – Breve descrizione | Communication Module DeviceNet
Controllore di comunicazione | netX – netX 100
Memoria integrata – RAM | 8 MB SDRAM
Memoria integrata – FLASH | 4 MB serial Flash
Alimentazione – Tensione di alimentazione | +3.3 V DC ± 5 %
Alimentazione – Corrente tip./max. | circa 440 mA / 470 mA (a 3.3 V)
Alimentazione – Consumo tipico | circa 1.5 … 1.6 W
Connettore di alimentazione | tramite connettore bus sistema X1
Interfaccia di sistema – Tipo | Interfaccia memoria parallela Dual‑port
Interfaccia di sistema – Connettore | Connettore SMT 50 pin, socket
Interfaccia di sistema – Passo pin | 1.27 mm
Interfaccia di sistema – Dimensione memoria Dual‑port | 16 KByte
Interfaccia di sistema – Larghezza dati | 8/16 bit
Interfaccia di comunicazione – Standard | DeviceNet
Interfaccia di comunicazione – Tipo | ISO-11898, secondo specifica DeviceNet, senza potenziale
Interfaccia di comunicazione – Connettore | Connettore COMBICON, 5 pin
Interfaccia diagnostica – Tipo | UART o USB
Interfaccia diagnostica – Connettore | Segnale all'interfaccia host (disponibile solo se integrato nel sistema host)
Display – LED | SYS Stato sistema (verde: RUN, giallo: RDY); MNS Stato rete modulo (verde: MS, rosso: NS)
Ambiente – Temperatura ambiente (esercizio) | -20 °C … +65 °C (flusso d'aria durante la misurazione: 0.5 m/s)
Ambiente – Temperatura ambiente (stoccaggio) | -40 °C … +85 °C
Ambiente – Intervallo di umidità | 10 % … 95 % UR (senza condensa)
Dispositivo – Dimensioni (L x W x H) | 70 mm x 30 mm x 21.5 mm
Dispositivo – Peso | circa 35 g … 40 g
Dispositivo – Montaggio | mediante viti metalliche, secondo comX Design Guide
Configurazione | Software di configurazione: SYCON.net
Conformità | RoHS: sì; Marchio CE: sì; Marchio UKCA: sì
EMC – Emissione | EN 61000-6-4 / BS EN 61000-6-4
EMC – Immunità | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD (aria) | EN 61000-4-2: ± 8 kV, Criterio B
EMC – ESD (contatto) | EN 61000-4-2: ± 4 kV, Criterio B
EMC – Burst (linee di comunicazione & alimentazione DeviceNet) | EN 61000-4-4: ± 2 kV, Criterio B (non schermato)
EMC – Surge (comunicazione & alimentazione DeviceNet) | EN 61000-4-5: fino a 1 kV (varie configurazioni), Criterio B

Specifiche

• Modello: COMX 100CA-DN
• Brand: Hilscher
• Numero di parte: 1531.510
• Controllore: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dimensione Dual‑Port‑Memory: 16 KByte; Larghezza dati: 8/16 bit
• Interfacce host: memoria parallela dual‑port (socket SMT 50 pin), SPI veloce 50 MHz o bus 8/16 bit
• Alimentazione: +3.3 V DC ±5 %; corr. tip. ~440 mA; pot. tip. ~1.5–1.6 W
• Interfaccia DeviceNet: conforme ISO-11898, connettore COMBICON 5 pin (senza potenziale)
• Diagnostica: segnale UART o USB all'interfaccia host (se integrato)
• LED: SYS (RUN/RDY), MNS (MS/NS)
• Temperatura operativa: -20 °C … +65 °C; Stoccaggio: -40 °C … +85 °C
• Umidità: 10–95 % senza condensa
• Dimensioni: 70 x 30 x 21.5 mm; Peso: ~35–40 g
• Montaggio: viti metalliche secondo comX Design Guide
• Strumento di configurazione: SYCON.net
• Conformità: RoHS, CE, UKCA; standard EMI/EMC e specifiche ESD/Burst/Surge come da tabella sopra
