Modulo di comunicazione Modbus TCP NRP 52-RE

per bus di campoEtherCATPowerlink

Intestazione prodotto

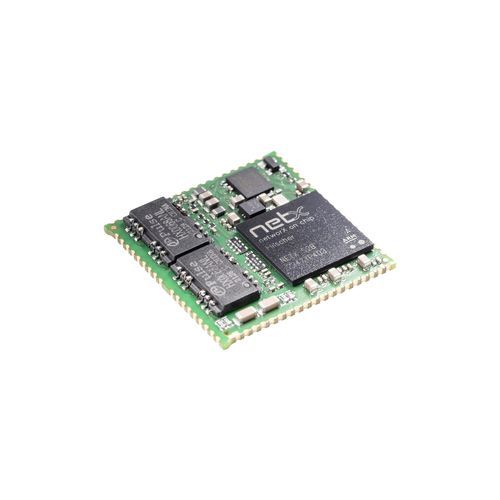

Sistema su modulo (SoM) netX 52 NRP 52-RE con trasformatore - Slave Ethernet in tempo reale

Sintesi
Il netRAPID NRP 52-RE è un chip carrier netX 52 in formato francobollo (32 x 32 mm) pronto per la saldatura, progettato per applicazioni slave Ethernet in tempo reale. Include i componenti necessari: trasformatori Ethernet integrati, SQI Flash e il chip multiprotocollo netX, e viene saldato direttamente sul sistema host (manuale o processo SMD). Lo stack di protocolli viene eseguito nella RAM interna del netX; lo sviluppo applicativo si limita all'utilizzo dell'API netRAPID.

Punti salienti

• Interfaccia slave Ethernet in tempo reale completa con minimo ingombro
• Trasformatori integrati per risparmiare spazio sulla PCB
• Collegamento host tramite memoria a doppia porta o SPI
• Una piattaforma hardware per più sistemi Real-Time Ethernet

Descrizione dettagliata
Il compatto chip carrier (32 x 32 mm) riduce il rischio di integrazione e lo sforzo di sviluppo. Sul lato host sono necessari solo connettori di rete, LED e interruttori di indirizzo; una semplice PCB a 2 strati è sufficiente. Il dispositivo è fornito pronto per la saldatura e supporta saldatura manuale o produzione SMD. Per abilitare tutte le funzionalità di netRAPID è necessario acquistare una sola volta il firmware con licenza e caricarlo durante la produzione.

Protocolli supportati

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni d'ordine (estratto)
Nome prodotto | Codice articolo | Breve descrizione
NRP 52-RE | 767x.100 | Chip Carrier netX 52 con trasformatore - Slave Ethernet in tempo reale

Download

• Scheda tecnica netRAPID (EN)

Specifiche tecniche

• Modello: NRP 52-RE
• Formato: formato francobollo, pronto per la saldatura (circa 32 x 32 mm)
• Componenti inclusi: chip multiprotocollo netX, trasformatori Ethernet integrati, SQI Flash
• Interfacce host: memoria a doppia porta o SPI
• Esecuzione dello stack: RAM interna del netX
• Ambito applicativo: slave Ethernet in tempo reale
• PCB host: PCB a 2 strati semplice sufficiente
• Montaggio: pronto per la saldatura, adatto a saldatura manuale o produzione SMD
• Firmware: firmware netRAPID con licenza da acquistare una sola volta e caricare in produzione
• Codice articolo (esempio): 767x.100
