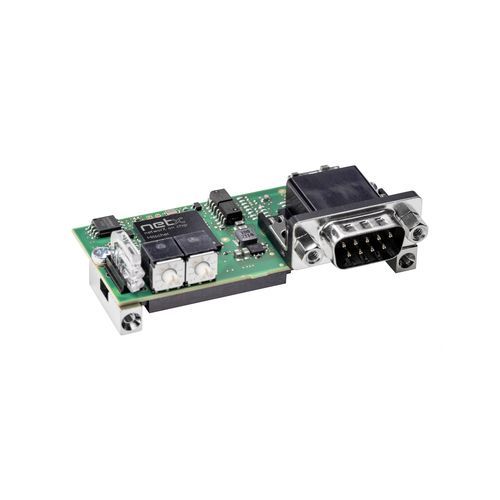

Modulo di comunicazione CANopen COMX 52CA-COS

UART2 porte

Modulo per tutte le attività di comunicazione Il modulo di comunicazione COMX 52CA-COS fornisce un'interfaccia di rete pronta per l'integrazione in azionamenti, controller di robot, PLC e altri dispositivi di automazione. Le attività di comunicazione vengono eseguite in modo autonomo sul modulo, indipendentemente dal processore host. Lo scambio dei dati di processo avviene tramite una memoria dual-port accessibile tramite un'interfaccia bus parallela 8/16 bit o tramite un'interfaccia SPI ad alta velocità a 50 MHz. Il modulo utilizza il controller di rete netX 52 e dispone di una garanzia di fornitura di 10 anni.

Punti salienti

• Interfaccia CANopen Slave universale con connettore di rete integrato
• Posizionamento flessibile del connettore di rete
• Connessione host tramite memoria dual-port parallela o SPI
• Sostituto compatibile per comX 10CA-COS

Protocollo supportato

• CANopen Slave

Specifiche tecniche

• Numero di parte: 1581.540
• Descrizione breve: Modulo di comunicazione CANopen Slave
• Controller di comunicazione: netX 52
• Memoria integrata: Flash seriale 4 MB
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tipica / massima: 370 mA / 400 mA (a 3,3 V)
• Consumo tipico: ca. 1,25 W (a 3,3 V)
• Alimentazione: tramite connettore bus di sistema X1
• Tipo di interfaccia di sistema: Interfaccia memoria dual-port parallela o seriale
• Connettore interfaccia sistema: connettore SMT a 50 pin, presa
• Distanza tra i pin: 1,27 mm
• Dimensione memoria dual-port: 16 KByte (8 KByte inferiori usati dal firmware)
• Larghezza dati: 8/16 bit
• Interfaccia memoria dual-port seriale: SPI Slave, mode 3
• Baud SPI: max. 50 MHz
• Standard di comunicazione: CANopen Slave
• Tipo interfaccia CAN: ISO-11898, senza potenziale
• Connettore CAN: spina D-Sub 9 pin
• Tipo interfaccia diagnostica: UART o USB
• Connettore diagnostica: segnale sull'interfaccia host (disponibile solo se integrato nel sistema host)
• Indicatori LED: SYS stato sistema — verde: RUN, giallo: RDY; stato comunicazione CAN — verde: STA, rosso: ERR
• Elementi di regolazione / Indirizzo di rete: 2 interruttori rotativi per l'indirizzo
• Temperatura ambiente (funzionamento): -20 °C … +70 °C (flusso d'aria durante la misura: 0,5 m/s)
• Temperatura ambiente (stoccaggio): -40 °C … +85 °C
• Umidità: 10 % … 95 % UR (senza condensa)
• Quota: 0 … 2000 m
• Dimensioni (L x P x A): 70 mm x 30 mm x 21,5 mm
• Peso: ca. 35 g ... 40 g
• Montaggio: mediante bulloni metallici avvitabili, secondo il comX Design Guide
• Software di configurazione: SYCON.net
• Conformità RoHS: sì
• Marcatura CE: sì
• Marcatura UKCA: sì
• Emissioni: EN 61000-6-4 / BS EN 61000-6-4
• Immunità: EN 61000-6-2 / BS EN 61000-6-2
• ESD scarica aria: ±8 kV, Criterio A
• ESD scarica contatto: ±6 kV, Criterio A
• Transitori rapidi (Burst): ±2 kV, Criterio A (linee di comunicazione, schermate)
• Sovratensione (linee di comunicazione e dati): 1 kV, Criterio A (linee schermate)
