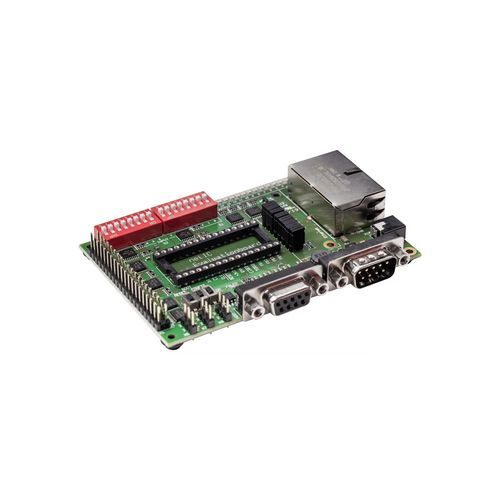

Scheda di valutazione NICEB-RE

Panoramica del prodotto
La NICEB-RE è una scheda di valutazione che integra il modulo single-chip netIC nel formato DIL-32. Fornisce una soluzione slave per dispositivi di campo a bassa larghezza di banda dati (es. lettori di codici a barre, sistemi di identificazione, collettori valvole, blocchi I/O) e supporta la valutazione di più protocolli Real-Time Ethernet e fieldbus. La scheda viene fornita con firmware, strumenti e documentazione tecnica per la valutazione.

Caratteristiche principali

• Piattaforma di valutazione della tecnologia netIC
• Un'unica scheda compatibile con più sistemi Real-Time Ethernet
• Include le immagini firmware netIC aggiornate per i protocolli supportati
• Fornita con strumenti e documentazione tecnica per la valutazione

Descrizione funzionale
netIC è un modulo di comunicazione single-chip compatto basato sul controller di rete Hilscher netX nel formato DIL-32. Integra uno switch Ethernet a 2 porte e un hub e implementa interfacce fieldbus/Real-Time Ethernet. Il caricamento di diverse immagini firmware consente a un singolo netIC di operare con più sistemi di comunicazione. Per dispositivi di campo semplici, le interfacce host seriali (UART e SPI) trasferiscono il payload tramite comandi di lettura/scrittura semplici; Modbus RTU è disponibile come protocollo seriale. I registri di scorrimento sincroni possono controllare le I/O digitali senza un processore host separato. È prevista una garanzia di fornitura di 10 anni grazie al controller netX.

Informazioni d'ordine (tabella)
Nome prodotto | Numero parte | Breve descrizione
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

Download (disponibili)
Software e documentazione tecnica disponibili per la valutazione. I documenti disponibili includono Embedded Modules (Infosheet), Compact Communication Modules (Datasheet), Embedded Module (Infoblatt), Kompakte Kommunikationsmodule (Datenblatt) e Compact Communication Modules (データシート).

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT Slave

Specifiche tecniche

• Formato: IC di comunicazione DIL-32 (scheda di valutazione disponibile)
• Basato sul controller di rete Hilscher netX (modulo single-chip netIC)
• Switch a 2 porte e hub integrati
• Interfacce host: UART e SPI (seriale)
• Supporta più protocolli Real-Time Ethernet e fieldbus tramite firmware
• Protocollo seriale implementato: Modbus RTU
• Adatto per dispositivi slave di campo semplici (lettori barcode, sistemi ID, collettori valvole, blocchi I/O)
• Consente il funzionamento senza processore host separato per applicazioni semplici (controllo tramite registri di scorrimento sincroni)
• Include firmware netIC aggiornati per tutti i protocolli
• Garanzia di fornitura 10 anni
• Numero parte della scheda: 1540.000
