Modulo di interfaccia USB NJ 52D-DPS

Sub-DRS-485bus

Panoramica

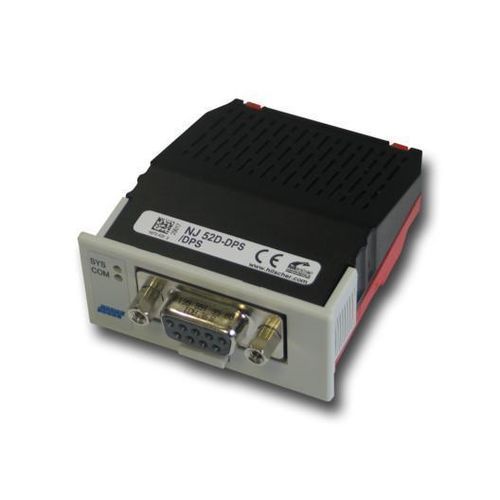

Il modulo intercambiabile PCI Express netJACK NJ 52D-DPS fornisce un'interfaccia universale slave PROFIBUS DP per sistemi embedded. Supporta la connessione host tramite memoria dual-port parallela o SPI seriale ad alta velocità e integra il controller di comunicazione netX 52 con 8 MB SDRAM e 4 MB Flash seriale. L'involucro chiuso IP40 è progettato per un'installazione plug-in senza utensili sulla scheda carrier, consentendo il montaggio prima della spedizione o successivamente dall'utente finale. Hilscher offre servizi di progettazione e produzione per requisiti specifici del cliente e garantisce una disponibilità di 10 anni basata sul controller netX.

Punti salienti

• Interfaccia universale PROFIBUS DP Slave in involucro chiuso IP40
• Connessione host tramite memoria dual-port o SPI
• Installazione plug-in semplice senza utensili
• Nessun componente aggiuntivo richiesto per il montaggio e la connessione alla scheda carrier
• Sostitutivo compatibile in funzione per NJ 10D-DPS

Protocolli

• PROFIBUS DP Slave

Specifiche tecniche

• Numero di parte: 1672.420
• Breve descrizione: Modulo intercambiabile SPI - PROFIBUS DP Slave
• Controller di comunicazione: netX 52
• Memoria integrata - RAM: 8 MB SDRAM
• Memoria integrata - FLASH: 4 MB Flash seriale EPROM
• Tensione di alimentazione: +3.3 V ± 5 % DC
• Corrente tipica/massima: 375 mA / 450 mA
• Consumo tipico: 1.32 W
• Interfaccia di sistema: memoria Dual-Port parallela o seriale
• Tipo di connettore (host): connettore 60 pin (SAMTEC FSI-130-03-G-D-AB)
• Distanza pin / larghezza pin: 0.45 mm / 0.55 mm
• Dimensione memoria dual-port: 64 KByte (16 linee indirizzo), di cui 8 KByte usati dal firmware (13 linee indirizzo, 8 KByte inferiori)
• Larghezza accesso dati DPM: 8/16 bit
• Interfaccia memoria dual-port seriale: SPI Slave, mode 3
• Baud rate SPI: Max. 50 MHz
• Standard di comunicazione (protocollo): PROFIBUS DP Slave
• Tipo di interfaccia di comunicazione (bus): RS-485, privo di potenziale
• Connettore di campo: presa D-Sub, 9 pin
• Interfaccia diagnostica: Tipo USB o UART (segnale all'interfaccia host; disponibile solo se integrata nel sistema host)
• Display - SYS (Stato sistema): verde: RUN, giallo: RDY
• Display - COM (Stato comunicazione): verde: STA, rosso: ERR
• Intervallo di temperatura ambiente in funzionamento: -25 °C … +70 °C
• Intervallo di temperatura ambiente per stoccaggio: -40 °C … +85 °C
• Altitudine: 0 m … 2000 m
• Dimensioni (L x W x H): Lunghezza: 68.2 mm / 60 mm (con / senza presa DSUB), Larghezza: 53.4 mm (pannello frontale) / 50.4 mm (corpo), Altezza: 25.2 mm (pannello frontale) / 19.2 mm (corpo)
• Peso: ca. 64 g
• Involucro: modulo chiuso
• Classe di protezione: IP40
• Montaggio / Installazione: Tramite fori di impronta fresati nella scheda carrier e supporti di trattenuta. Nessun accessorio di montaggio richiesto.
• Cicli di montaggio/estrazione: max. 10
• Software di configurazione: SYCON.net
• Conformità - RoHS: sì
• Conformità - REACH: sì
• Certificazione UL - tipo UL: cURus
• File UL: E334100
• Conformità direttive EMC - marcatura CE: sì
• Conformità direttive EMC - marcatura UKCA: sì
• Emissione: EN 55011 / BS EN 55011
• Immunità: EN 61131-2 / BS EN 61131-2
• Prove - Urto: EN60068-2-27 Ea
• Prove - Vibrazione: EN60068-2-6 Fc
