Modulo di interfaccia USB NJ 52D-COS

Sub-DCANopenPCI

Descrizione

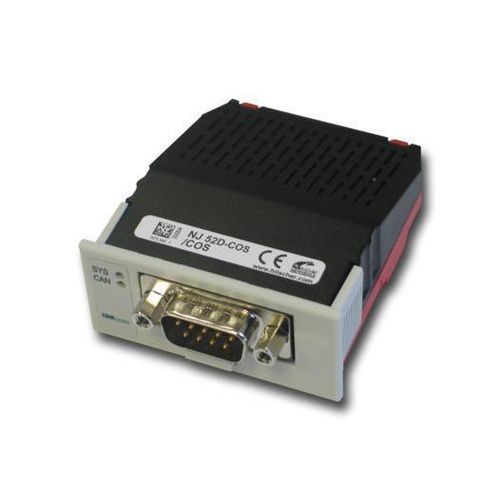

Il modulo intercambiabile PCI Express netJACK NJ 52D-COS offre un'interfaccia CANopen Slave in un alloggiamento chiuso IP40. Progettato per applicazioni embedded e industriali, supporta la connessione host tramite memoria dual-port parallela o SPI seriale ad alta velocità e può essere montato senza utensili tramite fori fresati nel footprint e staffe di ritenuta. Connettore e guide di montaggio sono realizzati come aree di contatto/ritagli sulla scheda carrier, permettendo l'installazione tramite inserimento prima della spedizione o da parte del cliente finale.

Applicazioni e funzioni

• Soluzione di interfaccia per azionamenti, HMI e sistemi di identificazione
• Supporto per funzioni aggiuntive come soft-PLC, visualizzazione e applicazioni cliente
• Servizi di progettazione e produzione su misura disponibili
• Garanzia di fornitura 10 anni basata sul controllore di rete Hilscher netX

Punti chiave

• Interfaccia universale CANopen Slave in alloggiamento chiuso IP40
• Connessione host tramite memoria dual-port o SPI
• Semplice installazione plug-in senza utensili
• Non sono necessari componenti aggiuntivi per montaggio e collegamento alla scheda carrier
• Sostituto compatibile per NJ 10D-COS

Protocolli supportati

• CANopen Slave

Caratteristiche / specifiche tecniche

• Numero di parte: 1672.540
• Descrizione breve: Modulo intercambiabile SPI - CANopen Slave
• Controllore di comunicazione: netX 52
• Memoria integrata: RAM 8 MB SDRAM; FLASH 4 MB Flash seriale EPROM
• Tensione di alimentazione: +3.3 V ± 5 % DC
• Corrente tipica/massima: 356 mA / 410 mA
• Consumo tipico: 1.35 W
• Interfaccia di sistema: Memoria Dual-Port parallela o seriale
• Tipo di connettore: Connettore a 60 pin (SAMTEC FSI-130-03-G-D-AB)
• Distanza pin / larghezza pin: 0.45 mm / 0.55 mm
• Dimensione memoria dual-port: 64 KByte (16 linee di indirizzo), di cui 8 KByte usati dal firmware (13 linee di indirizzo, 8 KByte inferiori)
• Larghezza accesso dati alla Dual-Port Memory (DPM): 8/16 bit
• Interfaccia memoria dual-port seriale: SPI Slave, mode 3
• Baud rate SPI: Max. 50 MHz
• Interfaccia/protocollo di comunicazione: CANopen Slave
• Tipo interfaccia CAN: ISO 11898, senza potenziale
• Connettore CAN: Spina D-Sub a 9 pin (se implementata sull'host)
• Interfaccia diagnostica: USB o UART (segnale all'interfaccia host; disponibile solo se integrato nel sistema host)
• Indicatori: SYS Stato di sistema, verde: RUN, giallo: RDY; indicatore stato comunicazione CAN
• Intervallo temperatura ambiente in esercizio: -25 °C … +70 °C
• Intervallo temperatura ambiente per stoccaggio: -40 °C … +85 °C
• Altitudine: 0 m … 2000 m
• Dimensioni (L x W x H): Lunghezza: 68.2 mm / 60 mm (con / senza connettore DSUB); Larghezza: 53.4 mm (pannello frontale) / 50.4 mm (corpo); Altezza: 25.2 mm (pannello frontale) / 19.2 mm (corpo)
• Peso: ca. 56 g
• Alloggiamento: Modulo chiuso
• Classe di protezione: IP40
• Montaggio/Installazione: Tramite fori fresati nella scheda carrier e staffe di ritenuta; non sono necessari accessori di montaggio
• Cicli di montaggio/estrazione: max. 10
• Software di configurazione: SYCON.net
• Conformità: RoHS - sì; REACH - sì
• Certificazione UL: UL tipo cURus; file UL: E334100
• Conformità alle direttive EMC: CE - sì; UKCA - sì
• Emissione: EN 55011 / BS EN 55011
• Immunità: EN 61131-2 / BS EN 61131-2
• Prove: Shock EN60068-2-27 Ea; Vibrazione EN60068-2-6 Fc
