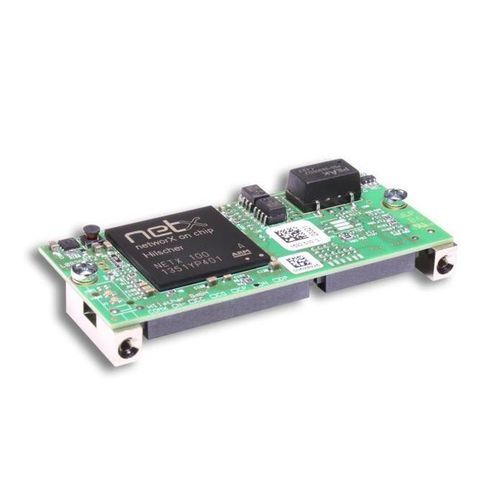

Modulo di comunicazione DeviceNet COMX 100CN-DN

per PLCprogrammabilecontrollato tramite microprocessore

Panoramica Il modulo COMX 100CN-DN offre un'interfaccia DeviceNet per integrazione in dispositivi di automazione. Basato sul controller Hilscher netX 100, esegue le comunicazioni di rete in modo indipendente dalla CPU host e consente la modifica del protocollo tramite caricamento del firmware appropriato (funzionalità Master/Slave in base al firmware e alla licenza).

Punti salienti

• Interfaccia DeviceNet (Master o Slave) con collegamento di rete alla scheda principale
• Posizionamento flessibile del connettore di rete
• Stesso hardware per modalità Master o Slave
• Firmware preinstallato per impiego immediato
• Connessione host tramite memoria Dual-Port (DPM) o SPI veloce a 50 MHz

Descrizione dettagliata Il modulo scambia i dati di processo tramite una memoria Dual-Port accessibile tramite un'interfaccia bus parallela 8/16 bit o tramite un'interfaccia SPI a 50 MHz. Il controller netX 100 consente di cambiare protocollo caricando il firmware appropriato; la modalità Master può richiedere una licenza software. Il modulo è pensato per essere integrato in inverter, controller per robot, PLC e altri sistemi host; le attività di rete vengono eseguite in modo autonomo all'interno del modulo.

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Dati tecnici

• Modello: COMX 100CN-DN
• Numero di parte: 1532.510
• Descrizione prodotto: Modulo di comunicazione DeviceNet
• Controller: netX 100
• Memoria Dual-Port: 16 KByte; larghezza dati 8/16 bit
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash
• Interfaccia di sistema: DPM parallelo (connettore SMT 50 pin, passo 1,27 mm) o SPI 50 MHz
• Interfaccia DeviceNet: ISO-11898, connettore SMT 30 pin (1,27 mm), compatibile con SAMTEC TFM-115-02-S-D–A
• Diagnostica: UART o segnale USB sull'interfaccia host (se integrato)
• Alimentazione: +3,3 V DC ±5 %, corrente tip. circa 440 mA, max 470 mA, potenza tip. 1,5–1,6 W
• Indicatori: LED su X2 per stato sistema e stato rete modulo
• Temperatura di esercizio: -20 °C a +65 °C; stoccaggio: -40 °C a +85 °C; umidità 10–95 % UR senza condensa
• Dimensioni: 70 x 30 x 21,5 mm; Peso: circa 35–40 g
• Montaggio: viti metalliche secondo comX Design Guide
• Software di configurazione: SYCON.net
• Conformità: RoHS, CE, UKCA; norme EMC elencate

Specifiche

• Interfacce: DPM parallelo o SPI 50 MHz verso host; DeviceNet (ISO-11898)
• Memoria: 8 MB SDRAM, 4 MB serial Flash
• Consumo: ~1,5–1,6 W a +3,3 V DC
• Ambiente: -20 °C … +65 °C in esercizio
• Dimensioni e peso: 70 x 30 x 21,5 mm; ~35–40 g
