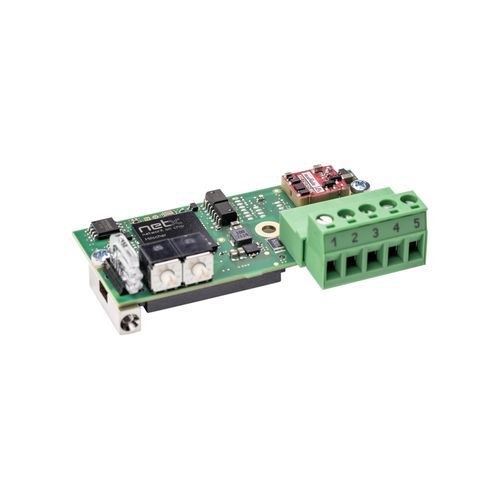

Modulo di comunicazione USB COMX 52CA-DNS

serieDeviceNetEthernet

Descrizione
Il modulo di comunicazione COMX 52CA-DNS fornisce un'interfaccia di rete compatta per apparecchiature di automazione (azionamenti, controller robot, PLC). Le comunicazioni sono gestite in modo autonomo dal modulo, indipendentemente dalla CPU host. I dati di processo vengono scambiati tramite una Dual‑Port Memory accessibile via bus parallelo 8/16 bit o tramite interfaccia SPI veloce a 50 MHz. Il modulo opera come Slave DeviceNet e può essere riconfigurato per altri protocolli caricando il firmware e, se necessario per master, una licenza software. Dove applicabile sono disponibili due porte Ethernet per topologie a linea. Il controller Hilscher netX assicura disponibilità a lungo termine.

Punti salienti

• Interfaccia universale Slave DeviceNet con connettore di rete onboard
• Posizionamento flessibile del connettore di rete
• Collegamento host tramite Dual‑Port Memory (parallelo) o SPI (seriale, fino a 50 MHz)
• Sostituto compatibile per comX 10CA-DNS

Protocolli supportati

• DeviceNet Slave

Caratteristiche / specifiche tecniche

• Prodotto / Modello: COMX 52CA-DNS
• Numero parte: 1581.520 (variante ordine 1581.520/DNS)
• Breve descrizione: Modulo di comunicazione — Slave DeviceNet
• Controller di comunicazione: netX (netX 52)
• Memoria integrata: 4 MB Flash seriale
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tipica/massima: 400 mA / 440 mA (a 3,3 V)
• Consumo tipico: circa 1,3 W (a 3,3 V)
• Connettore di alimentazione: tramite connettore bus di sistema X1
• Interfaccia di sistema: Dual‑Port Memory parallela o seriale
• Connettore (sistema): connettore SMT a 50 pin, presa
• Passo pin: 1,27 mm
• Dimensione Dual‑Port Memory: 16 KByte (8 KByte inferiori usati dal firmware)
• Larghezza dati: 8/16 bit
• Interfaccia seriale Dual‑Port Memory: SPI Slave, modalità 3
• Baud rate SPI: max. 50 MHz
• Standard di comunicazione: DeviceNet Slave (ISO‑11898, secondo specifica DeviceNet, senza potenziale)
• Connettore di rete: connettore COMBICON, 5 pin
• Interfaccia diagnostica: UART o USB (segnale all'interfaccia host; disponibile solo se integrato nel sistema host)
• LED di stato: SYS (Stato Sistema) verde: RUN, giallo: RDY; MNS (Stato rete modulo) verde: MS, rosso: NS
• Elementi operativi: 2 selettori rotativi per indirizzo di rete
• Temperatura ambiente (funzionamento): -20 °C … +70 °C (flusso d'aria durante misurazione: 0,5 m/s)
• Temperatura di stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR (senza condensa)
• Quota operativa: 0 … 2000 m
• Dimensioni (L x P x A): 70 mm x 30 mm x 21,5 mm
• Peso: circa 35 g … 40 g
• Montaggio: con bulloni metallici avvitabili, secondo la Guida di progettazione comX
• Software di configurazione: SYCON.net
• Conformità: RoHS: sì
• Marchio CE: sì
• Marchio UKCA: sì
• Emissioni: EN 61000-6-4 / BS EN 61000-6-4
• Immunità: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ± 6 kV, Criterio A (scarica a contatto)
• Burst (EN 61000-4-4): ± 2,2 kV, Criterio A (linee di comunicazione, schermate)
• Sovratensione (EN 61000-4-5): 1 kV, Criterio A (linee di comunicazione, schermate)
