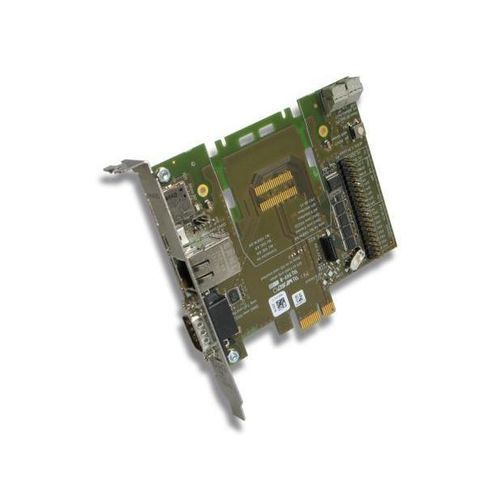

Scheda di interfaccia PCI Express NJEB-E

Modbus TCPindustriale

Descrizione
Modulo scambiabile PCI Express. Il modulo scambiabile universale netJACK con interfaccia PCI Express è pensato in particolare per il mercato embedded e CPU ad alte prestazioni (es. Intel Atom®). Sono disponibili varianti netJACK alternative con memoria dual-port tradizionale o interfaccia SPI ad alta velocità. Tutte le varianti presentano un design compatto chiuso IP40 e possono essere montate senza attrezzi. Connettore e guide di montaggio sono implementati come aree di contatto o ritagli sul sistema host, evitando costi aggiuntivi per il modulo scambiabile. netJACK può essere montato rapidamente, prima della spedizione o successivamente dal cliente finale.

Punti salienti

• Valutazione semplice di netJACK con connessione host PCIe
• Connessione host tramite PCI Express
• Una piattaforma di valutazione per più protocolli
• Installazione plug-in senza attrezzi
• Non sono necessari componenti aggiuntivi per il montaggio e il collegamento alla scheda carrier

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

Informazioni d'ordine
Nome prodotto | Numero di parte | Breve descrizione
NJEB-E | 1600.010 | netJACK Evaluation Board PCI Express

Specifiche tecniche

• Famiglia di moduli scambiabili: netJACK (interfaccia PCI Express)
• Form factor: modulo chiuso IP40, design compatto, montabile senza attrezzi
• Interfaccia host: PCI Express (connessione host via PCIe)
• Interfacce alternative: memoria dual-port o SPI ad alta velocità (per varianti netJACK)
• Montaggio: connettore e guide di montaggio implementati come aree di contatto/ritagli sull'host; nessun componente di montaggio aggiuntivo richiesto
• Scopo di valutazione: piattaforma di valutazione unica per più protocolli
• Casi d'uso supportati: azionamenti, sistemi HMI, sistemi di identificazione, soft-PLC, visualizzazione, applicazioni personalizzate
• Controller di rete: Hilscher netX (garanzia di fornitura 10 anni)
• Numero di parte (prodotto): 1600.010
• Stato del ciclo di vita del prodotto: Attivo
