Modulo di comunicazione USB COMX 52CN-COS

serieCANopenCAN Bus

Panoramica

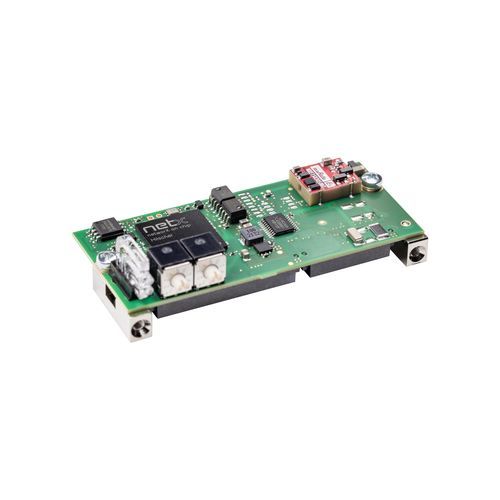

Il COMX 52CN-COS è un modulo di comunicazione compatto progettato per l'integrazione in apparecchiature di automazione per fornire un'interfaccia di rete CANopen in modalità slave. Il modulo esegue le operazioni di comunicazione in autonomia, indipendentemente dal processore host, e scambia i dati di processo tramite una memoria dual‑port o tramite un'interfaccia SPI ad alta velocità a 50 MHz. Il firmware può essere sostituito per supportare protocolli di rete differenti; l'operazione in modalità master richiede una licenza. Il modulo è basato sul controller di rete netX 52 che garantisce disponibilità a lungo termine.

Caratteristiche principali

• Interfaccia CANopen Slave universale con connessione di rete alla scheda madre
• Posizionamento flessibile del connettore di rete per agevolare l'installazione
• Connessione host tramite memoria dual‑port parallela/seriale o SPI Slave (modalità 3)
• Sostituto compatibile per comX 10CN-COS

Supporto protocolli

• CANopen Slave

Specifiche tecniche

• Numero di parte: 1582.540
• Descrizione breve: Modulo di comunicazione CANopen Slave
• Controller di comunicazione: netX 52
• Memoria integrata: 4 MB Flash seriale
• Tensione di alimentazione: +3,3 V CC ± 5 %
• Corrente tipica / massima: 380 mA / 400 mA (a 3,3 V)
• Consumo tipico: circa 1,3 W (a 3,3 V)
• Connettore di alimentazione: tramite connettore bus di sistema X1
• Interfaccia di sistema: Interfaccia memoria dual‑port parallela o seriale
• Connettore interfaccia sistema: connettore SMT a 50 poli, presa
• Distanza tra pin: 1,27 mm
• Dimensione memoria dual‑port: 16 KByte (8 KByte inferiori usati dal firmware)
• Larghezza dati: 8/16 bit
• Interfaccia memoria dual‑port seriale: SPI Slave, modalità 3
• Baud SPI: max. 50 MHz
• Standard di comunicazione: CANopen Slave
• Tipo interfaccia CAN: ISO-11898, senza potenziale
• Connettore CAN: connettore SMT a 30 poli, presa, passo 1,27 mm, tipo di spina corrispondente SAMTEC TFM-115-02-S-D–A
• Interfaccia diagnostica: UART o USB (segnale sull'interfaccia host, disponibile solo se integrato nel sistema host)
• Display: LED; SYS Stato sistema (verde: RUN, giallo: RDY), Stato comunicazione CAN (verde: STA, rosso: ERR)
• Elementi di comando: Indirizzo di rete tramite 2 commutatori rotativi
• Intervallo di temperatura ambiente in funzionamento: -20 °C … +70 °C (flusso d'aria durante la misurazione: 0,5 m/s)
• Intervallo di temperatura per stoccaggio: -40 °C … +85 °C
• Intervallo di umidità: 10 % … 95 % di umidità relativa (senza condensa)
• Altitudine: 0 … 2000 m
• Dimensioni (L x P x A): 70 mm x 30 mm x 21,5 mm
• Peso: circa 35 g ... 40 g
• Installazione: con bulloni metallici avvitabili, secondo comX Design Guide
• Software di configurazione: SYCON.net
• Conformità: RoHS: sì
• Conformità alle direttive EMC: Marchio CE: sì; Marchio UKCA: sì
• Emissioni EMC: EN 61000-6-4 / BS EN 61000-6-4
• Immunità EMC: EN 61000-6-2 / BS EN 61000-6-2
• Scarica elettrostatica (ESD) secondo EN 61000-4-2 (scarica a contatto): ± 6 kV, Criterio A
• Disturbi transitori rapidi (Burst) secondo EN 61000-4-4: ± 2 kV, Criterio A (linee di comunicazione schermate)
• Sovratensione secondo EN 61000-4-5 (linee di comunicazione e dati): 1 kV, Criterio A (linee di comunicazione schermate)
