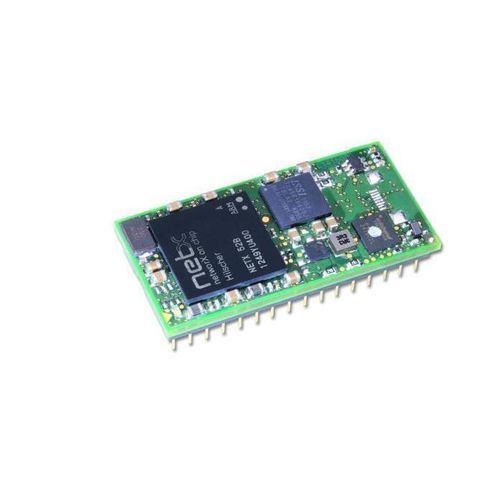

Modulo di comunicazione per bus di campo NIC 52-REFO

ProfiNetModbus RTUEthernet

Titolo prodotto
Circuito di comunicazione DIL-32 per cavo in fibra ottica - PROFINET IO-Device

Sottotitolo
Soluzione netIC compatta per dispositivi di campo slave semplici con connettività in fibra ottica e interfacce host seriali (UART, SPI).

Panoramica
NIC 52-REFO è un modulo di comunicazione single-chip compatto in formato DIL-32 (netIC) progettato per dispositivi di campo semplici come lettori di codici a barre, sistemi di identificazione, collettori di valvole e blocchi I/O che richiedono la connessione a un fieldbus o a un sistema Ethernet in tempo reale tramite cavo in fibra ottica. Il netIC integra un controller di rete completo (netX 52), incluso uno switch a 2 porte e hub integrati, e fornisce interfacce host seriali (UART, SPI) per applicazioni a basso throughput di dati. Un singolo progetto hardware supporta diversi sistemi di comunicazione caricando firmware differenti. Lo scambio diretto dei dati I/O è possibile tramite un registro a scorrimento esterno, consentendo a dispositivi molto semplici di funzionare senza un processore host dedicato. Il prodotto dispone di una garanzia di fornitura di 10 anni basata sulla tecnologia netX.

Punti salienti

• Modulo slave Real-Time Ethernet compatto basato su netX 52
• Connessione host tramite Modbus RTU su SPI o UART
• Altezza ridotta e prestazioni migliorate sotto elevato carico di rete
• Connessione diretta dati I/O tramite registro a scorrimento esterno (seriale sincrono)
• Un unico design hardware per più reti grazie a interfacce uniformi e firmware
• Aggiornamento firmware tramite server web integrato

Descrizione
I dispositivi di campo semplici con basso throughput di dati utilizzano interfacce host seriali (UART, SPI) per comunicare con il netIC. NIC 52-REFO è una soluzione single-chip completa in formato DIL-32 basata sul controller di rete netX 52. Contiene tutti i componenti necessari per la connettività fieldbus e Ethernet in tempo reale, incluso uno switch a 2 porte e hub. Diversi sistemi di comunicazione sono supportati caricando il firmware appropriato. Il payload applicativo viene trasferito mediante semplici comandi di lettura/scrittura tramite le interfacce seriali; Modbus RTU è implementato come protocollo seriale. Il controllo dei registri a scorrimento convenzionali tramite un'interfaccia seriale sincrona consente I/O digitale di base senza un processore host aggiuntivo. Si applica una garanzia di fornitura di 10 anni grazie alla piattaforma netX sottostante.

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Informazioni d'ordine (tabella)
Nome prodotto | Numero di parte | Breve descrizione
NIC 52-REFO | 1544.110/PNS | Circuito di comunicazione DIL-32 per cavo in fibra ottica - PROFINET IO-Device

Specifiche tecniche

• Formato: CI di comunicazione DIL-32 (netIC single-chip)
• Controller di rete: tecnologia netX 52
• Applicazione prevista: soluzione slave per dispositivi di campo semplici con basso throughput
• Interfacce host: UART, SPI (Modbus RTU via interfaccia seriale)
• Connessione I/O: connessione diretta dati I/O tramite registro a scorrimento esterno (seriale sincrono)
• Componenti a bordo: switch a 2 porte e hub integrati
• Firmware: aggiornabile tramite server web integrato; stesso hardware supporta più reti tramite firmware
• Garanzia di fornitura: garanzia di fornitura 10 anni (basata su netX)
• Numero di parte: 1544.110/PNS
• Ciclo di vita prodotto: Fine vita
