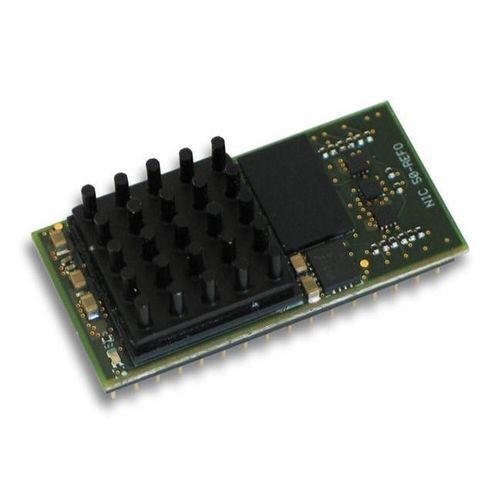

Modulo di comunicazione per fibra ottica NIC 50-REFO/PNS

ProfiNetUART2 porte

Panoramica
Soluzione slave per dispositivi di campo con basso throughput di dati. Progettata per dispositivi semplici quali lettori di codici a barre, sistemi di identificazione, collettori valvole o blocchi I/O, offre un'interfaccia host seriale compatta (UART o SPI) per collegare questi dispositivi a reti fieldbus o Real-Time Ethernet.

Dettagli del prodotto
NetIC è un modulo single-chip completo nelle dimensioni compatte del formato DIL-32. Basato sulla tecnologia del controller di rete netX, integra tutti i componenti necessari per le interfacce fieldbus e Real-Time Ethernet, incluso uno switch a 2 porte e un hub. Un design con firmware selezionabile consente a un unico netIC di supportare più sistemi di comunicazione. Lo scambio dei payload con l'applicazione avviene tramite semplici comandi di lettura/scrittura sulle interfacce seriali host. Il protocollo Modbus RTU è implementato come protocollo seriale.

Caratteristiche principali

• Modulo di comunicazione DIL-32 compatto per dispositivi di campo a basso costo
• Connessione host con Modbus RTU via SPI o UART
• Supporta la connessione a cavo in fibra ottica secondo AIDA
• Interfaccia PROFINET IO-Device con diagnostica estesa
• Un unico design per più reti grazie a interfacce uniformi
• Aggiornamento firmware tramite server web integrato

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Informazioni per l'ordine (tabella)
Nome prodotto | Numero di parte | Breve descrizione
NIC 50-REFO/PNS | 1541.110/PNS | CI di comunicazione DIL-32 per cavo in fibra ottica - PROFINET IO-Device

Specifiche tecniche

• Formato: CI di comunicazione DIL-32 (modulo single-chip compatto)
• Interfacce host: UART e SPI (interfacce seriali per dispositivi a basso throughput)
• Controller di rete: Basato sulla tecnologia netX
• Componenti integrati: switch a 2 porte e hub
• Fibra ottica: Supporto per connessione a cavo in fibra ottica secondo AIDA
• Supporto protocolli: Modbus RTU (master & slave), PROFINET IO-Device (selezionabile via firmware)
• Diagnostica: Interfaccia PROFINET IO-Device con diagnostica estesa
• Aggiornamento firmware: Tramite server web integrato
• Casi d'uso: Per dispositivi slave semplici (lettori di codici a barre, sistemi ID, collettori valvole, blocchi I/O) con basso throughput; può funzionare senza un processore host dedicato per applicazioni molto semplici
• Garanzia di fornitura: Garanzia di fornitura di 10 anni (tramite tecnologia netX)
