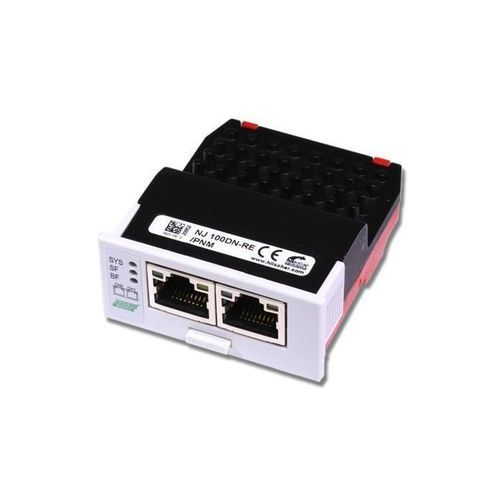

Il NJ 100DN-RE è un modulo sostituibile con memoria parallela a doppia porta per Ethernet in tempo reale. Fornisce un'interfaccia Ethernet in tempo reale universale (Master o Slave) in un involucro chiuso IP40 ed è progettato per il montaggio senza utensili nella catena di fornitura o dall'utente finale.

Punti chiave

• Interfaccia Ethernet in tempo reale universale (Master o Slave) in involucro chiuso IP40
• Installazione a innesto senza utensili tramite impronta fresata e staffe di ritenuta
• Piattaforma hardware unica che supporta più protocolli Ethernet in tempo reale
• Non richiede accessori di montaggio aggiuntivi
• Connessione host tramite memoria parallela a doppia porta per scambio dati deterministico

Descrizione del prodotto
La famiglia di moduli intercambiabili netJACK è pensata per applicazioni industriali embedded. Il NJ 100DN-RE integra un controller di comunicazione netX (netX 100) e offre un'interfaccia di memoria parallela a doppia porta per accesso rapido dall'host. Il modulo compatto chiuso IP40 si monta su schede portanti tramite incisioni e staffe, eliminando parti di montaggio aggiuntive. Applicazioni tipiche: azionamenti, HMI, sistemi di identificazione e altri dispositivi di automazione. Il modulo può ospitare funzioni aggiuntive (soft‑PLC o applicazioni cliente). È garantita la disponibilità per 10 anni grazie al controller di rete Hilscher netX.

Protocolli supportati

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

Caratteristiche tecniche

• Numero di parte: 1623.100
• Descrizione breve: Modulo sostituibile, memoria a doppia porta
• Controller di comunicazione: netX (netX 100)
• Memoria integrata: 8 MB SDRAM; 4 MB Flash seriale
• Tensione di alimentazione: +3,3 V ±5% CC
• Corrente (typ./max.): 556 mA / 640 mA
• Consumo tipico: 1,83 W
• Interfaccia di sistema - Tipo di bus: Memoria parallela a doppia porta, 8/16 bit
• Tipo di connettore: Connettore a 80 pin (SAMTEC FSI-140-03-G-D-AB)
• Dimensione memoria dual-port: 64 KByte (16 linee indirizzo); 16 KByte riservati al firmware
• Interfaccia di comunicazione: Ethernet (100BASE-TX isolato o 10BASE-T)
• Connettore Ethernet: 2x RJ45
• Interfaccia diagnostica: USB o UART (segnale sull'interfaccia host; disponibile se integrato)
• Indicatori / LED: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Temperatura operativa: -20 °C a +70 °C
• Temperatura di immagazzinamento: -40 °C a +85 °C
• Altitudine: 0–2000 m
• Dimensioni (L × W × H): 62 mm / 60 mm (con/senza RJ45) × 53,4 mm / 50,4 mm × 25,2 mm / 19,2 mm
• Peso: < 80 g
• Involucro: Modulo chiuso, grado di protezione IP40
• Montaggio / Installazione: Tramite impronte fresate e staffe di ritenuta; nessun accessorio aggiuntivo; max. 10 cicli di montaggio
• Software di configurazione: SYCON.net
• Conformità: RoHS, REACH; Certificazioni: cURus (UL file E334100), CE, UKCA; EMC: EN 55011 (emissione), EN 61131-2 (immunità)
• Test: Shock EN60068-2-27; Vibrazione EN60068-2-6
