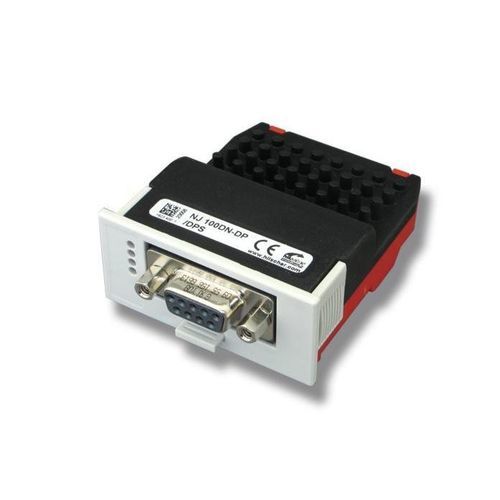

Modulo di interfaccia USB NJ 100DN-DP

Sub-DRS-485PROFIBUS DP

Panoramica
Il modulo sostituibile netJACK NJ 100DN-DP fornisce funzionalità PROFIBUS DP come master o slave tramite un'interfaccia di memoria parallela a doppia porta. Progettato per applicazioni embedded, incorpora il controller di comunicazione netX 100 in un involucro chiuso IP40 e si inserisce senza utensili sulla scheda portante, permettendo installazione tardiva o sostituzione rapida. Il supporto Hilscher e l'architettura netX garantiscono disponibilità a lungo termine e consentono applicazioni specifiche del cliente (soft-PLC, visualizzazione, applicazioni custom).

Punti chiave

• Interfaccia PROFIBUS DP universale (Master o Slave) in involucro chiuso IP40
• Installazione a innesto senza utensili direttamente sulla scheda portante
• Stesso hardware per modalità Master o Slave
• Non sono necessari accessori di montaggio aggiuntivi
• Connessione host tramite memoria parallela a doppia porta (DPM)

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave

Specifiche tecniche

• Numero pezzo: 1623.400
• Descrizione breve: Exchangeable Module Dual-port memory - PROFIBUS DP
• Controller di comunicazione: netX 100
• Memoria integrata: 8 MB SDRAM; 4 MB serial Flash EPROM
• Tensione di alimentazione: +3.3 V ± 5 % DC
• Corrente tipica / massima: 434 mA / 500 mA
• Consumo tipico: 1.43 W
• Interfaccia di sistema (tipo bus): Memoria parallela a doppia porta
• Tipo di connettore (host): Connettore 80 pin (SAMTEC FSI-140-03-G-D-AB)
• Passo / larghezza pin: 0.45 mm / 0.55 mm
• Capacità memoria DPM: 64 KByte (16 linee indirizzo), 16 KByte usati dal firmware
• Larghezza accesso dati a DPM: 8/16 bit
• Tipo interfaccia di comunicazione: RS-485, senza potenziale
• Connettore di campo: Presa D-Sub 9 pin
• Interfaccia diagnostica: USB o UART (segnale disponibile sul host solo se integrato)
• Indicatori: SYS Stato sistema (verde: RUN, giallo: RDY); COM Stato comunicazione (verde: STA, rosso: ERR)
• Temperatura ambiente (funzionamento): -20 °C … +70 °C
• Temperatura ambiente (stoccaggio): -40 °C … +85 °C
• Altitudine: 0 m … 2000 m
• Dimensioni (L x P x A): Lunghezza: 68.2 mm / 60 mm (con / senza DSUB); Larghezza: 53.4 mm (pannello frontale) / 50.4 mm (corpo); Altezza: 25.2 mm (pannello) / 19.2 mm (corpo)
• Peso: circa 68 g
• Involucro: Modulo chiuso
• Classe di protezione: IP40
• Montaggio / Installazione: Tramite footprint fresati nella scheda portante e staffe di ritenuta. Nessun accessorio di montaggio richiesto. Cicli inserimento/estrazione max. 10
• Software di configurazione: SYCON.net
• Conformità: RoHS: sì; REACH: sì
• Certificazione UL: cURus, fascicolo UL E334100
• EMC / CE / UKCA: CE: sì; UKCA: sì; Emissione: EN 55011; Immunità: EN 61131-2
• Test ambientali: Shock EN60068-2-27; Vibrazione EN60068-2-6
