Modulo di comunicazione Ethernet NIC 52-RE

ProfiNetUARTCC-Link

Prodotto

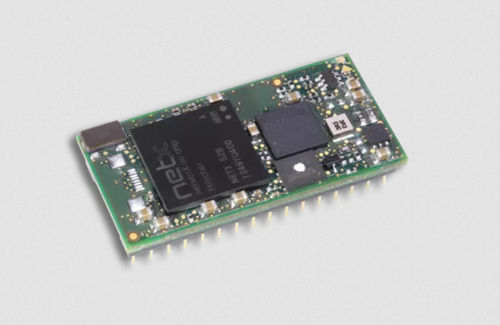

NIC 52-RE — circuito integrato di comunicazione DIL-32, slave Real-Time-Ethernet per dispositivi di campo semplici privi di processore host dedicato.

Punti chiave

• Modulo slave Real-Time-Ethernet compatto basato su netX 52
• Connessione host con Modbus RTU tramite SPI o UART
• Altezza ridotta e prestazioni migliorate con elevato carico di rete
• Connessione I/O diretta tramite registro a scorrimento esterno
• Un unico progetto hardware per più reti grazie a interfacce uniformi

Descrizione
Il NIC 52-RE è una soluzione slave per dispositivi di campo a basso throughput dati, come lettori di codici a barre, sistemi di identificazione, isole valvole o blocchi I/O. Come modulo single-chip DIL-32 basato sul controller di rete Hilscher netX 52, integra una completa interfaccia Fieldbus/Real-Time Ethernet con switch a 2 porte e hub. Il firmware è sostituibile per supportare diversi sistemi di comunicazione. I payload vengono trasferiti all'applicazione tramite semplici comandi di lettura/scrittura sulle interfacce seriali host (SPI o UART) utilizzando Modbus RTU quando necessario. I tradizionali registri a scorrimento esterni possono essere impiegati come I/O digitali tramite un'interfaccia seriale sincrona, permettendo ad applicazioni semplici di funzionare senza processore host. Il progetto basato su netX offre una garanzia di fornitura di 10 anni.

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni d'ordine
Nome prodotto | Numero di parte | Breve descrizione
NIC 52-RE | 1544.100/ECS | Circuito integrato di comunicazione DIL-32 - slave Real-Time-Ethernet

Specifiche tecniche

• Formato: modulo single-chip DIL-32
• Basato sul controller di rete Hilscher netX 52
• Integrato: interfaccia completa Fieldbus/Real-Time Ethernet con switch 2 porte e hub
• Interfacce host: SPI e UART (compatibile Modbus RTU)
• Protocollo seriale: Modbus RTU (Master e Slave)
• I/O dirette: registro a scorrimento esterno tramite interfaccia seriale sincrona
• Firmware sostituibile: supporto per più sistemi di comunicazione tramite firmware
• Uso previsto: soluzione slave per dispositivi di campo a basso throughput dati
• Numero di parte: 1544.100/ECS
• Stato prodotto: Attivo
• Garanzia di fornitura: 10 anni (componenti basati su netX)
