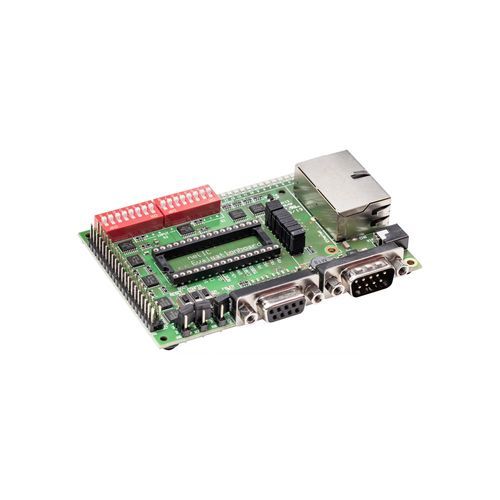

Scheda di valutazione NICEB-FB

Intestazione prodotto
Scheda di valutazione netIC - slave CANopen, CC-Link, DeviceNet, PROFIBUS DP

Sottotitolo
Piattaforma di valutazione per dispositivi slave su fieldbus e Ethernet in tempo reale

Punti salienti

• Una singola scheda per valutare la tecnologia netIC su più sistemi fieldbus
• Include firmware, strumenti e documentazione necessari per la valutazione
• Firmware intercambiabile consente l'uso con diversi sistemi di comunicazione
• Garanzia di fornitura di 10 anni basata sulla tecnologia del controller di rete netX

Panoramica
La scheda di valutazione NICEB-FB netIC fornisce una soluzione slave pronta per dispositivi di campo semplici con basso throughput di dati (es. lettori di codici a barre, sistemi di identificazione, collettori di valvole, blocchi I/O). La scheda integra un modulo netIC monolitico in formato DIL-32 basato sul controller di rete Hilscher netX, includendo un'interfaccia completa fieldbus/Ethernet in tempo reale e uno switch a 2 porte con hub integrato. Un'interfaccia host seriale (UART e SPI) permette il trasferimento del payload all'applicazione tramite semplici comandi di lettura/scrittura. Caricando immagini firmware diverse, lo stesso modulo netIC può agire come slave per più protocolli. Il protocollo seriale Modbus RTU è implementato e i registri a scorrimento convenzionali possono essere controllati come I/O digitali tramite un'interfaccia seriale sincrona, consentendo a semplici applicazioni di funzionare senza un processore host dedicato.

Protocolli supportati

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informazioni sull'ordine (tabella)
Nome prodotto | Numero di parte | Breve descrizione
NICEB-FB | 1541.000 | Scheda di valutazione netIC - slave CANopen, CC-Link, DeviceNet, PROFIBUS DP

Download (disponibili)
Datasheet e infosheet per moduli embedded e moduli di comunicazione compatti disponibili (documenti datasheet / infosheet per la categoria prodotto).

Specifiche tecniche

• Form factor: modulo monolitico DIL-32
• Basato su: controller di rete Hilscher netX
• Componenti integrati: interfaccia completa fieldbus / Ethernet in tempo reale, switch 2 porte e hub integrati
• Interfacce host: UART, SPI (interfacce seriali per il trasferimento del payload)
• Protocollo seriale supportato: Modbus RTU (implementato)
• Firmware: firmware intercambiabile per supportare più sistemi di comunicazione
• Tipi di applicazione: dispositivi di campo semplici con basso throughput di dati (es. lettori di codici a barre, sistemi ID, collettori di valvole, blocchi I/O)
• Garanzia di fornitura: garanzia di disponibilità 10 anni legata alla tecnologia netX
