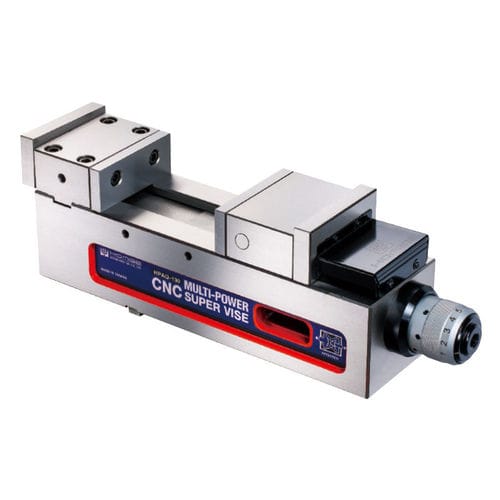

Morsa per fresa HPAQ-100

per macchina utensiledi macchinamultipla

Panoramica

• Lunghezza più corta con ampia apertura della mascella
• Precisione e ripetibilità molto elevate
• Progettazione speciale MULTI-POWER che aumenta la forza di serraggio fino a 0–5500 kg (a seconda del modello)

Caratteristiche

• 1. Mascella fissa in acciaio di alta qualità temprato a HRC 55. Corpo della morsa in ghisa duttile FCD 60 per precisione e durata. A 2500 kg la deformazione < 0,005 mm.
• 2. Guide temprate a HRC 50 per maggiore resistenza all'usura e mantenimento dell'altezza di posizionamento.
• 3. Sistema ANGLE-LOCK speciale, design compatto e corpo in FCD 60 che abbassa automaticamente il pezzo fino a 0,005 mm sotto 2500 kg. Adatto per stampi di precisione su centri di lavoro.
• 4. Possibilità di montaggio orizzontale o verticale.
• 5. Sistema brevettato MULTI-POWER in acciaio per cuscinetti che raddoppia la forza di serraggio e mantiene costante la pressione.
• 6. Anello di arresto regolabile per preimpostare la forza e garantire ripetibilità delle operazioni di serraggio.

Note aggiuntive

• Altezza fissa per consentire l'uso combinato di più morse.
• Particolarmente adatta per stampi di precisione su centri di lavoro e per lavorazioni gravose che richiedono elevata forza di serraggio e precisione.

Specifiche (Unità: mm; Materiale: ghisa duttile FCD 60; Durezza: HRC 50º)
Modello | A | B | B (tolleranza) | C | C1 (intervallo) | D | E | F | G | H
HPAQ-100 | 145 | 105 | ±0.01 | 0-170 | 185-350 | 65±0.02 | 18 | 420 | 507 | 104
HPAQ-130 | 163 | 115 | ±0.01 | 0-205 | 195-395 | 57±0.02 | 18 | 470 | 557 | 134

Modello | I | J | J1 | K | K1 | L | M | Forza max di serraggio | Peso (kg)
HPAQ-100 | 14 | 15 | 20 | 40 | 50 | 57 | 145 | 4000 kg | 40
HPAQ-130 | 14 | 15 | 20 | 48 | 58 | 87 | 145 | 5500 kg | 50

Accessori standard

• 2 cunei di allineamento
• 4 staffe di serraggio
• 1 maniglia

Accessori opzionali

• Morsi a scanalatura incrociata
• Morsi a V
• Morsi combinati
• Morsi a gradini

Specifiche tecniche

• Serie / Modello: HPAQ (HPAQ-100, HPAQ-130)
• Materiale corpo: ghisa duttile FCD 60
• Materiale mascella fissa: acciaio di alta qualità, temprato a HRC 55º
• Durezza guide: HRC 50º
• Precisione ANGLE-LOCK: posiziona il pezzo entro 0,005 mm a 2500 kg
• Deformazione a 2500 kg: < 0,005 mm
• Sistema MULTI-POWER brevettato in acciaio per cuscinetti — raddoppia la forza e la mantiene costante
• Anello di arresto regolabile per preimpostazione e ripetibilità
• Montaggio: orizzontale o verticale
• Altezza fissa per impilamento
• Forza max: HPAQ-100 = 4000 kg; HPAQ-130 = 5500 kg
• Peso: HPAQ-100 = 40 kg; HPAQ-130 = 50 kg
