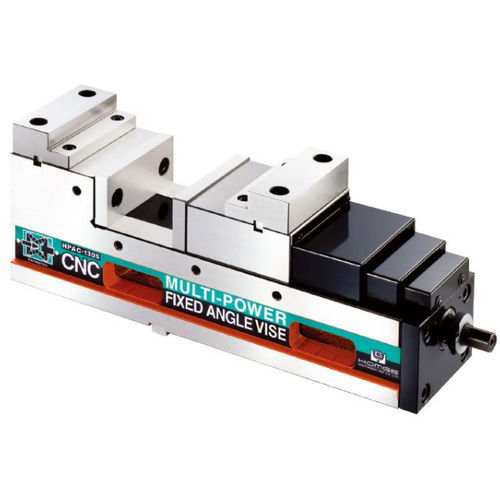

Morsa per fresa HPAC-S

per macchina utensileorizzontaleverticale

Panoramica del prodotto
Corpo morsa corto | Risparmio di spazio per centri di lavoro compatti e configurazioni con più morse

Caratteristiche

• Moltiplicatore meccanico brevettato (Brevetti: 142711, M224615, M287204, M344941)
• Lunghezza complessiva minima con ampia apertura delle ganasce per massimizzare lo spazio utile sul tavolo
• Alta precisione e ripetibilità
• Progetto Multi-Power che aumenta la forza di serraggio; campo regolabile 0–6000 kg a seconda del modello
• Componenti Multi-Power in acciaio per cuscinetti di alta qualità che raddoppiano la forza di serraggio ed eliminano le perdite d'olio
• Guide temprate a HRC 50 per resistenza all'usura e mantenimento dell'altezza di posizionamento
• Corpo monoblocco ad alta rigidità in ghisa sferoidale (≥ FCD 60) con ANGLE-LOCK SYSTEM che abbassa il pezzo entro ±0,01 mm sotto serraggio elevato
• Corpo morsa realizzato in un unico pezzo per minima deformazione (flessione misurata < ±0,01 mm a 4500 kg)
• Montaggio orizzontale o verticale
• Anello di fermo regolabile per preimpostare e ripetere la forza di serraggio desiderata

Dimensioni / Specifiche (unità: mm)
Modello | A | B | C | C1 | D | E | F | G | H | I | J | K | L | M | Forza max | Peso (kg)
HPAC-100S | 127 | 85±0.01 | 0-170 | 115-280 | 75±0.02 | 18 | 414 | 460 | 100 | 19 | 15 | 178 | 44 | 153 | 4000 kg | 32
HPAC-130S | 147 | 95±0.01 | 0-190 | 155-340 | 75±0.02 | 18 | 462 | 510 | 131 | 19 | 15 | 178 | 55 | 181 | 5000 kg | 46.5
HPAC-160S | 160 | 105±0.01 | 0-300 | 190-450 | 80±0.02 | 18 | 550 | 595 | 160 | 19 | 15 | 183 | 58 | 196 | 6000 kg | 64

Accessori standard

• 2 cunei di allineamento
• 4 morsetti
• 1 maniglia

Accessori opzionali

• Ganasce con scanalature a croce
• Ganasce combinate
• Ganasce a V (per pezzi cilindrici)
• Ganasce a gradini (serraggio di altezza di precisione)

Note

• Il design ad altezza fissa permette di utilizzare più morse assieme sul tavolo macchina
• Progettato specificamente per centri di lavoro CNC ad alta velocità e fresatrici

Caratteristiche tecniche / Specifiche

• Serie / Modello: HPAC-S (misure disponibili: HPAC-100S, HPAC-130S, HPAC-160S)
• Materiale: corpo morsa in ghisa sferoidale (FCD 60), costruzione monoblocco
• Durezza delle guide: HRC 50
• Materiale del sistema Multi-Power: acciaio per cuscinetti di alta qualità
• Intervallo di forza di serraggio regolabile: 0 ~ 6000 kg (forze massime per modello indicate nella tabella)
• Brevetti: 142711, M224615, M287204, M344941
• Sistema ANGLE-LOCK: abbassa automaticamente il pezzo entro ±0,01 mm sotto serraggio elevato (es. 4500 kg)
• Installazione: orizzontale o verticale
• Preimpostazione del serraggio ripetibile tramite anello di fermo
