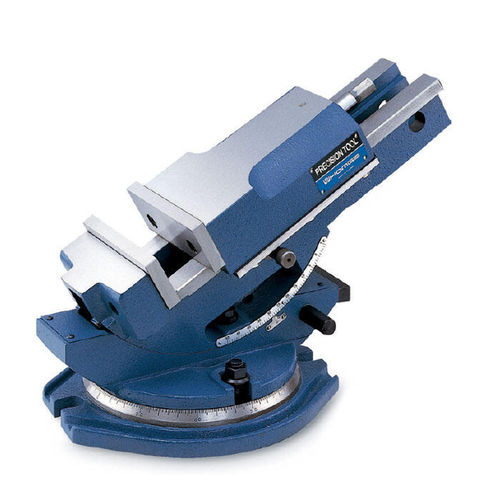

Morsa per fresa HHY- series

inclinabilegirevoledi messa a terra

Descrizione
Morsa inclinabile e girevole per fresatura angolare, con ampia apertura delle ganasce per il bloccaggio di pezzi sovradimensionati.

Caratteristiche

• Inclinabile su/giù per operazioni di fresatura angolare; la base ruota di 360° per un posizionamento flessibile.
• Costruzione in ghisa con finitura rettificata.
• Funzionamento agevole e leggero; 4 fori di montaggio per bloccaggio rapido e sicuro.
• Apertura ganasce HHY-150: 310 mm (circa 2× rispetto alle morse da fresatura standard).
• Funzionalmente simile alla morsa idraulica tipo HW, ad eccezione del sistema idraulico.

Tabella dimensioni (unità: mm)
Modello | A | B | C | D | E | F | G | H | I | Peso (kg)
HHY-100 | 195 | 42 | 170 | 270 | 405 | 228 | 168 | 19 | 15 | 37
HHY-150 | 214 | 40 | 310 | 336 | 485 | 300 | 238 | 19 | 15 | 64

Dettagli prodotto

• Denominazioni modello disponibili: HHY-100, HHY-150
• Selettore dimensioni corrispondente a HHY-100 e HHY-150
• Unità di misura delle dimensioni: mm

Specifiche tecniche

• Serie: HHY-
• Modelli: HHY-100, HHY-150
• Funzione inclinabile: inclinazione su/giù per fresatura angolare
• Rotazione: rotazione base 360°
• Costruzione: ghisa di qualità con finitura rettificata
• Bloccaggio: serraggio rapido e saldo tramite 4 fori di montaggio
• Apertura ganasce HHY-150: 310 mm
• Dimensioni e pesi come riportato sopra (unità: mm / kg)
