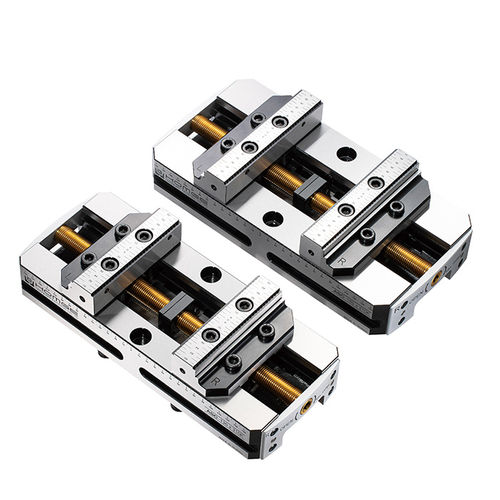

Morsa per macchina utensile ASC-K

per macchina utensile a 5 assiuniversaleper fresa

Panoramica
La morsa autocentrante regolabile 5 assi serie ASC-K è progettata per tagli pesanti e il serraggio affidabile di pezzi di grandi dimensioni su macchine CNC 4/5 assi, tavole di indicizzazione CNC e fresatrici verticali/orizzontali.

Vantaggi principali

• Elevata rigidità grazie alla sede del bullone rinforzata e alle ganasce temprate, adatta per la lavorazione di pezzi di grandi dimensioni.
• Compatibilità universale con i modelli di macchine utensili; il perno filettato brevettato per il posizionamento centrale consente una regolazione rapida e precisa del centro di serraggio.
• Coerenza nei materiali e nei processi produttivi sull'intera serie ASC per prestazioni ripetibili.
• Ganasce disponibili: 130 mm e 160 mm; campo di serraggio: 0–255 mm.

Caratteristiche dettagliate

• 1. Corpo in acciaio S50C; guide indurite per induzione fino a HRC50 per resistenza all'usura e durata.
• 2. Ganasce staccabili e reversibili in acciaio per utensili SCM440, cementate a ca. HRC48–50; entrambe le superfici sono riferimenti e possono essere invertite per ampliare il campo di serraggio.
• 3. Forza di serraggio fino a 1300 kg; ripetibilità/precisione di posizionamento del centro di serraggio: ±0,02 mm.
• 4. Perno filettato brevettato per il posizionamento centrale con anello di taratura che permette la regolazione rapida del centro senza smontare la morsa.
• 5. Ganascia superiore con profilo a coda di rondine 45° e denti per assicurare un appoggio saldo sotto il pezzo.
• 6. Applicazioni tipiche: lavorazioni di precisione su CNC 4/5 assi, tavole di indicizzazione CNC e fresatrici CNC verticali e orizzontali.

Accessori standard

• 4 morsetti
• 1 chiave

Accessori opzionali

• Componenti per sistemi di cambio rapido Zero Point (piastre adattatrici compatibili, piastre e rialzi)
• Pull studs per sistemi Zero Point (consigliato: M-96x96PS)

SPECIFICHE (unità: mm)
Modello | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | Pull Studs | Peso (kg)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

Note sui materiali

• Corpo: acciaio S50C; guide indurite a HRC50.
• Ganasce: acciaio SCM440, cementato a ca. HRC48–50.

Integrazione / Applicazioni
Può essere integrata con componenti del sistema di cambio rapido Zero Point (piastre, rialzi, pull studs, basi doppie, ecc.) per ridurre i tempi di set-up e abilitare cambi macchina rapidi.
