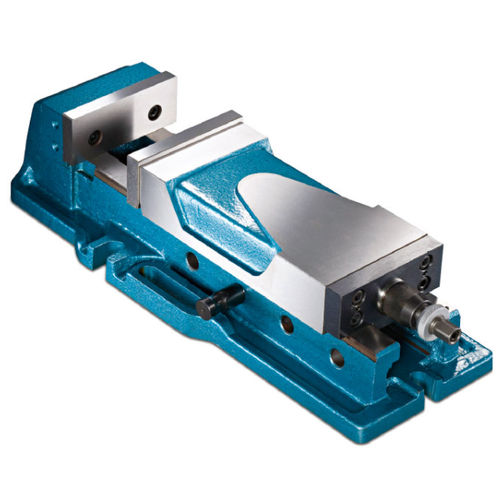

Morsa per macchina utensile HSAC-160

di macchinacon sistema di serraggioa chiusura rapida

Caratteristiche

• Il SISTEMA MULTI-POWER brevettato fornisce una forza di serraggio molto elevata: 0~4500 kg (brevetti M395751, M287204).
• Nessuna perdita di pressione di serraggio durante l'uso.
• Nessun rischio di perdita d'olio rispetto alle morse idrauliche.
• Piede d'ingombro più compatto rispetto alle morse idrauliche.
• Corpo monoblocco per alta rigidità e precisione.
• Il meccanismo angle-lock applica una pressione verso il basso sulla ganascia per garantire il serraggio parallelo.
• Le superfici delle guide sono trattate termicamente (durezza HRC 50).
• Apertura massima fino a 300 mm.

Descrizione del prodotto
Il SISTEMA MULTI-POWER brevettato, realizzato in acciaio per cuscinetti di alta qualità, fornisce una pressione di serraggio molto elevata e costante, evitando perdite e interventi di manutenzione tipici delle morse idrauliche. Il corpo in ghisa sferoidale monoblocco (FCD60) e il principio angle-lock assicurano serraggi rigidi, ripetibili e paralleli per la lavorazione di pezzi di grandi dimensioni.

Specifiche (Materiale: FCD60 Ghisa sferoidale | Durezza guide HRC 50) Unità: mm
Modello | A | B | C | D | E | F | G | H | I | J | K | L | M | N | Peso (kg)
HSAC-160 | 200 | 15 | 300 | 77 | 610 | 139 | 158 | 82 | 58 | 200 | 240 | 190 | 840 | 18 | 58

Caratteristiche / specifiche tecniche

• Modello: HSAC-160
• Materiale: FCD60 (ghisa sferoidale)
• Durezza delle guide: HRC 50
• Forza di serraggio: 0 ~ 4500 kg (SISTEMA MULTI-POWER)
• Apertura massima (C): 300 mm
• Unità: mm
• Dimensioni principali: A=200, B=15, C=300, D=77, E=610, F=139, G=158, H=82, I=58, J=200, K=240, L=190, M=840, N=18
• Peso: 58 kg
• Progettazione: Corpo monoblocco con meccanismo angle-lock; trasmissione moltiplicatrice non idraulica
