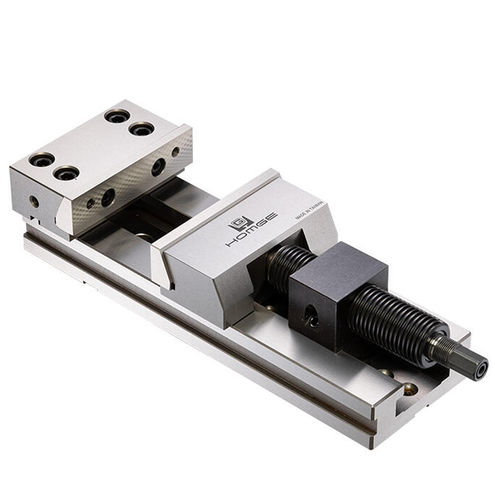

Morsa per macchina utensile HG-h series

per fresaidraulicamodulare

Panoramica
Aumentate la produttività con la morsa idraulica rapida di precisione HG-h. Il design a scorrimento rapido permette un posizionamento veloce mentre il serraggio idraulico assicura una tenuta rigida e ripetibile nelle lavorazioni di fresatura CNC.

Vantaggi

• Progettata con vite madre idraulica per un funzionamento semplificato.
• Morsa di serraggio modulare che incorpora tutte le caratteristiche del tipo HG.

Caratteristiche

• Costruzione interamente in acciaio per stabilità dimensionale e precisione di lavorazione.
• Serraggio istantaneo tramite dado esagonale idraulico per regolazioni rapide su pezzi di lunghezze irregolari.
• Design compatto della ganascia mobile che massimizza l'area di bloccaggio utile e la capacità di apertura.

Disegno tecnico / Dimensioni
Disegno tecnico e dimensioni della Morsa Idraulica Rapida di Precisione (immagine disponibile nella scheda prodotto).

SPECIFICHE (Materiale: Corpo S50C, Guide HRC 52-56)
Unità: mm
Modello | A | B | C | D | E | E1 | e | H | Forza di serraggio | Peso (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

ACCESSORI STANDARD

• 2 pezzi di cuneo di allineamento
• 4 pezzi di morsetti
• 1 chiave

Caratteristiche / riepilogo specifiche tecniche

• Materiale: corpo in S50C.
• Durezza delle guide: HRC 52-56.
• Unità di misura: mm.
• Modelli disponibili: HG-150h(A,B,C,D), HG-175h(B,C,D), HG-200h(A,B,C).
• Serraggio idraulico istantaneo con dado esagonale per regolazioni rapide.
• Design compatto della ganascia mobile per massima capacità di apertura.
• Forza di serraggio: 4000 kg (valore tipico per i modelli elencati).
• Accessori standard inclusi: cunei di allineamento, morsetti, chiave.
