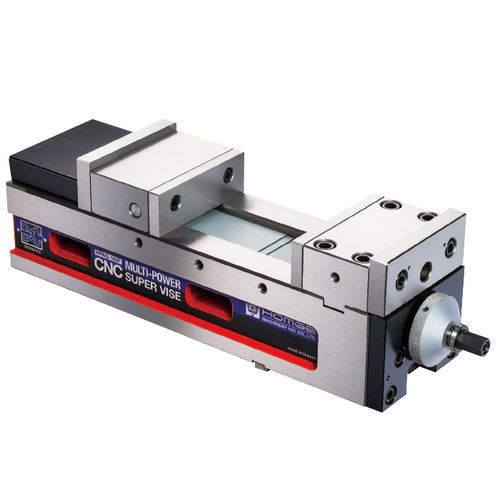

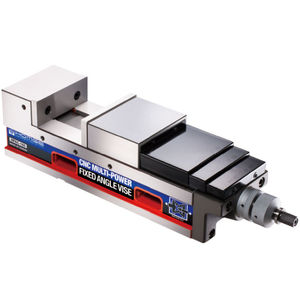

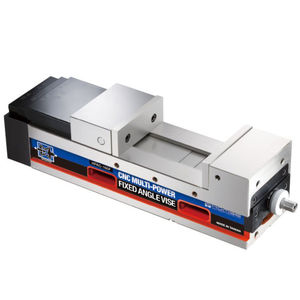

Morsa per fresa HPAQ-160F

per macchina utensilemultiplacon ganasce intercambiabili

Panoramica

• Design frontale ergonomico per accesso agevole, risparmio di tempo e riduzione dell'affaticamento dell'operatore.
• Ampia apertura delle ganasce con ingombro complessivo compatto per flessibilità di serraggio.
• Alta precisione e ripetibilità adatte all'usinaggio CNC di precisione.
• Sistema meccanico MULTI-POWER brevettato che moltiplica la forza di serraggio secondo il modello (0–6000 kg).
• Compatibile con le caratteristiche della serie HPAQ; idoneo per lavorazioni pesanti e costruzione di stampi di precisione.

Caratteristiche principali

• 1. Ganascia fissa in acciaio di alta qualità temprata a HRC 55. Corpo della morsa in ghisa sferoidale (FCD60 o superiore) per stabilità dimensionale e resistenza all'usura. A 4500 kg di carico la deformazione < ±0,005 mm.
• 2. Guide temprate a HRC 50 per aumentare la durata e mantenere l'altezza di posizionamento nell'uso prolungato.
• 3. ANGLE-LOCK SYSTEM dal design compatto, realizzato in materiale di alta qualità (FCD60+), fornisce elevata rigidità e porta il pezzo in posizione accurata entro ±0,005 mm sotto 4500 kg.
• 4. Può essere montata orizzontalmente o verticalmente a seconda dell'installazione macchina.
• 5. Sistema MULTI-POWER brevettato (acciaio per cuscinetti di alta qualità) che raddoppia efficacemente la forza di serraggio, garantendo pressione costante ed evitando problemi di perdite tipici dei sistemi idraulici.
• 6. Anello di finecorsa regolabile per preimpostare la forza di serraggio e ripetere le operazioni di serraggio alla stessa forza.

Applicazioni

• Altezza fissa tra i modelli che permette l'uso simultaneo di più morse in configurazioni multi-postazione.
• Ideale per la costruzione di stampi di precisione su centri di lavoro e per lavorazioni pesanti che richiedono alta forza di serraggio e grande ripetibilità.

Accessori standard

• 2 cunei di allineamento
• 4 staffe di serraggio
• 1 maniglia

Accessori opzionali

• Ganasce opzionali: scanalate a croce, a gradino, a V per pezzi rotondi, combinate e ganasce esterne anteriore-posteriore per aumentare la capacità di serraggio.

SPECIFICHE (unità: mm)
Modello | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Forza Max. di Serraggio | Peso (kg)
HPAQ-160F | 168 | 115±0.01 | 0-290 | 195-480 | 57±0.02 | 18 | 536 | 637 | 161 | 19 | 15 | 20 | 53 | 63 | 101 | 145±0.02 | 5000 kg | 70
HPAQ-200F | 187 | 120±0.01 | 0-330 | 200-550 | 66±0.02 | 18 | 613 | 715 | 201 | 19 | 18 | 24 | 66 | 75 | 99 | 168±0.02 | 6000 kg | 120

Caratteristiche / specifiche tecniche

• Marca: HOMGE
• Modelli principali: HPAQ-160F (disponibile anche HPAQ-200F)
• Materiale: corpo = ghisa sferoidale (FCD60 o superiore)
• Ganasce fisse: acciaio di alta qualità temprato a HRC55
• Durezza guide: HRC50
• Sistemi speciali: ANGLE-LOCK; sistema meccanico MULTI-POWER brevettato (acciaio per cuscinetti di alta qualità)
• Ripetibilità / precisione: accuratezza di abbassamento entro ±0,005 mm sotto 4500 kg
• Forza massima di serraggio: 5000 kg (HPAQ-160F), 6000 kg (HPAQ-200F)
• Peso: 70 kg (HPAQ-160F), 120 kg (HPAQ-200F)
• Apertura / corsa ganasce: HPAQ-160F C: 0-290 mm; HPAQ-200F C: 0-330 mm
• Installazione: orizzontale o verticale
• Accessori standard inclusi: cunei di allineamento (2), staffe di serraggio (4), maniglia (1)
• Raccomandato per: costruzione di stampi di precisione e lavorazioni pesanti su centri di lavoro CNC
