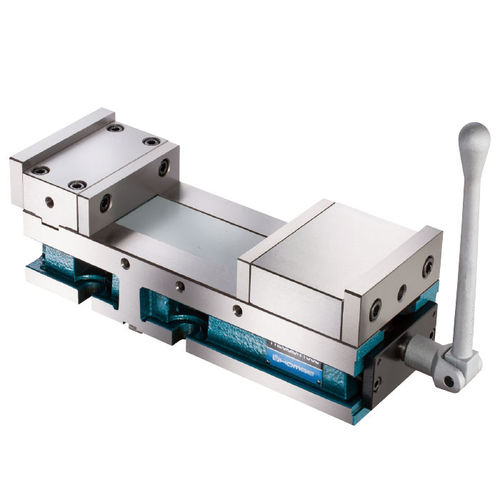

Morsa per macchina utensile HVV series

per fresadi precisionein ghisa duttile

Panoramica

• Ampia apertura delle ganasce per pezzi di grandi dimensioni
• Il sistema speciale ANGLE-LOCK assicura l'abbassamento del pezzo nella posizione precisa
• Altezza fissa che consente l'uso combinato di più morse per configurazioni multi-morsa
• Adatto a centri di lavoro CNC e fresatrici generiche

Accessori standard

• 1 set di ganasce anteriori/posteriori
• 4 staffe di serraggio

SPECIFICHE (Materiale: Ghisa sferoidale FCD60 | Durezza delle guide HRC 50)
Unità: mm
Modello | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | M | Peso (kg)
HVV-4\" | 91 | 62±0.01 | 160 | 320 | 73±0.02 | 18 | 325 | 365 | 105 | 14 | 15 | 18 | 28.5 | 37 | 120±0.02 | 18
HVV-6\" | 120 | 80±0.01 | 200 | 410 | 68±0.02 | 18 | 419 | 468 | 154 | 19 | 15 | 15 | 39.5 | 50 | 143±0.02 | 37
HVV-8\" | 136 | 84±0.01 | 310 | 550 | 76±0.02 | 18 | 556 | 612 | 202 | 19 | 18 | 18 | 51.5 | 60 | 168±0.02 | 60

Caratteristiche / specifiche tecniche

• Materiale: Ghisa sferoidale (FCD60)
• Durezza delle guide: HRC 50
• Modelli disponibili: HVV-4\", HVV-6\", HVV-8\"
• Precise tolleranze della larghezza delle ganasce indicate in tabella (B, D, M con ±)
• Progettato per set multi-morsa grazie all'altezza fissa
• Fornito di serie con ganasce anteriori/posteriori e staffe
