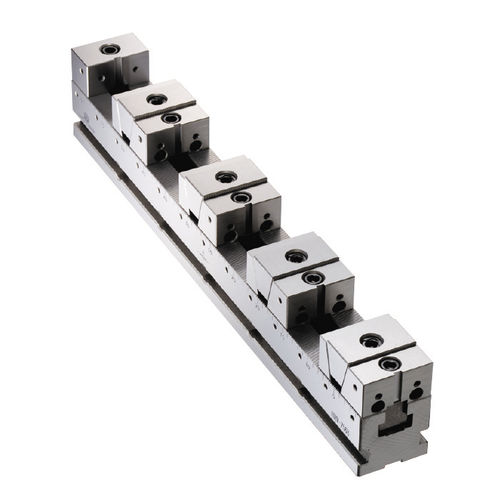

Morsa per rettificatrice HRV-

per macchina utensileper fresamultipla

Caratteristiche
Morsa in linea regolabile per serraggio di pezzi quadrati, tondi, cilindrici o di forma irregolare. Progettazione modulare multi‑stazione per elevata produttività per ciclo. Dentatura di posizionamento di precisione e regolazione per setup rapido e ripetibile.

Panoramica prodotto
La serie HRV- è realizzata in acciaio utensile con trattamento termico HRC 56–60. Brevetti: 216009 e M266131. Componenti rettificati per garantire precisione e durata. Supporta configurazioni FD (forza direzionale) e MD (multi‑direzione) e si monta su centri di lavoro CNC orizzontali, verticali, 4‑assi e su rettificatrici di superficie.

Accessori standard

• 2 pz. cuneo di allineamento
• 4 pz. morsetto
• 1 pz. chiave

Esempi di serraggio

• Serraggio simultaneo di più piccoli componenti rettangolari per massimizzare l'utilizzo del piano e ridurre il tempo ciclo.
• Componenti cilindrici serrati con morse a V opzionali.
• Uno o più pezzi più grandi serrati in modo flessibile in un unico setup.
• Forme irregolari gestite con morse morbide su misura.
• Adatta per centri di lavoro 4‑assi che richiedono attrezzaggio multi‑pezzo.

Modelli disponibili / serie

• HRV-5030-FD / HRV-5030-MD
• HRV-5040-FD / HRV-5040-MD
• HRV-5050-FD / HRV-5050-MD
• HRV-5060-FD / HRV-5060-MD
• HRV-5070-FD / HRV-5070-MD
• HRV-7543-FD / HRV-7543-MD
• HRV-7553-FD / HRV-7553-MD
• HRV-7563-FD / HRV-7563-MD
• HRV-7573-FD / HRV-7573-MD
• HRV-10055-FD / HRV-10055-MD
• HRV-10065-FD / HRV-10065-MD
• HRV-10075-FD / HRV-10075-MD

Note
Accessori opzionali (morse a V, morse morbide fisse/mobili, blocchi di supporto, piastre di riferimento, set di cunei, set boccole fisse/mobili) consentono l'adattamento a pezzi cilindrici, conici, irregolari o di dimensioni differenti. Supporta FD e MD e può essere montata in varie orientazioni macchina.

Specifiche tecniche

• Materiale: acciaio utensile (set completo)
• Trattamento termico / Durezza: HRC 56–60
• Brevetti: 216009 e M266131
• Macchine idonee: centri di lavoro CNC orizzontali, verticali e 4‑assi, rettificatrici di superficie
• Unità per dimensioni: mm
• Accessori standard: cuneo di allineamento x2; morsetto x4; chiave x1
• Esempio specifiche (Modello | Forza di serraggio | Peso): HRV-5030-FD | 1000 kgf | 7 kg; HRV-7543-FD | 2000 kgf | 20 kg; HRV-10055-FD | 2700 kgf | 40 kg
• Accessori opzionali: morse a V, morse morbide fisse/mobili, set boccole fisse, set cunei, blocchi di supporto, piastre di riferimento
• Osservazione: dentatura di posizionamento regolabile; serie disponibili nelle misure 50 / 75 / 100 e varianti di lunghezza (es. 300–700 mm)
