Morsa per macchina utensile HPAQ-160

per fresaorizzontaleverticale

Panoramica

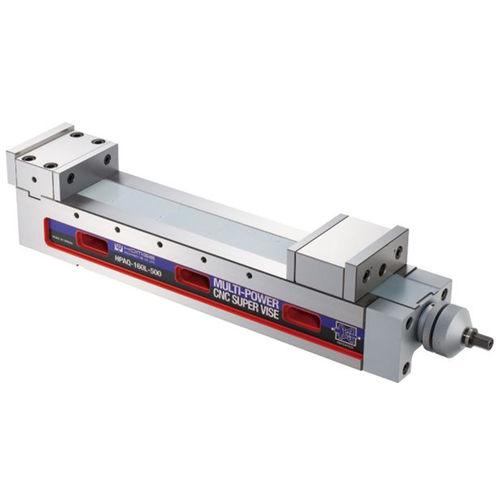

La serie HPAQ è un morsetto CNC pesante con sistema booster MULTI-POWER brevettato e struttura Angle-Lock passante che riduce la deflessione a 0,005 mm. Progettato per lavorazioni CNC di grandi dimensioni e produzione di stampi di precisione. Altezza di riferimento fissa per l'uso simultaneo di più morse su pezzi di grandi dimensioni.

Vantaggi principali

• Sistemi meccanici brevettati (M458489, M395751, M278511, M390838, M435335)
• Corpo più corto con ampia apertura delle ganasce
• Alta precisione e ripetibilità (precisione di abbassamento ≤ ±0,005 mm sotto pressione nominale)
• Design MULTI-POWER: intervallo di forza di serraggio 0 ~ 8000 kg
• Adatto a centri di lavoro a portale e applicazioni pesanti

Caratteristiche

• 1. Ganascia fissa: ganascia fissa in acciaio temprato (HRC 55). Corpo della morsa in ghisa sferoidale (FCD60+) per precisione e resistenza all'usura. Con 4500 kg la deformazione è inferiore a ±0,005 mm.
• 2. Guide: temprate a HRC 50 per maggiore durata e mantenimento dell'altezza di posizionamento nel tempo.
• 3. Sistema speciale ANGLE-LOCK: design passante in ghisa di alta qualità (FCD60+) che abbassa il pezzo nella posizione di riferimento entro ±0,005 mm sotto 4500 kg.
• 4. Flessibilità di montaggio: può essere installata orizzontalmente o verticalmente.
• 5. Sistema MULTI-POWER brevettato: realizzato in acciaio per cuscinetti di alta qualità; raddoppia la forza di serraggio, fornisce pressione uniforme ed elimina perdite. Prima mezza rotazione ≈2500 kg; seconda mezza rotazione ≈4500 kg; forza regolabile e costante.
• 6. Anello di arresto regolabile: dispositivo di preimpostazione per definire e riprodurre la forza di serraggio desiderata ad ogni ciclo.

Accessori standard e opzionali

• Standard: 2 dime di allineamento, 4 morsetti, 1 maniglia
• Opzionali: diverse ganasce (a scanalatura incrociata, a gradino, a V), ganasce combinate e ganasce esterne anteriore/posteriore per ampliare le possibilità di bloccaggio

SPECIFICHE (unità: mm)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Max. Clamping Force | Weight (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 217

Specifiche tecniche

• Materiali: corpo in ghisa sferoidale (FCD60+) ; ganascia fissa in acciaio temprato (HRC55)
• Durezza guide: HRC50
• Ripetibilità/precisione: precisione di abbassamento ≤ ±0,005 mm sotto pressione nominale
• Intervallo di serraggio MULTI-POWER: 0 ~ 8000 kg (sistema brevettato)
• Progressione della forza: ~2500 kg alla prima mezza rotazione; ~4500 kg alla seconda (prerregolabile)
• Dispositivo di preset: anello di arresto regolabile per ripetibilità
• Montaggio: orizzontale o verticale; altezza fissa per configurazioni con più morse
• Applicazioni: produzione stampi di precisione, lavorazioni pesanti, centri di lavoro a portale
• Brevettazione: riferimenti sopra indicati
