Morsa per macchina utensile HRV series

per rettificatriceper fresaverticale

Breve
Serie di morse modulari regolabili HRV (es.: HRV-5015, HRV-7515, HRV-10018) per il bloccaggio di pezzi quadrati, tondi o irregolari con posizionamento rapido.

Panoramica
La morsa regolabile in linea HRV è un sistema modulare multi-stazione progettato per aumentare l'utilizzo del piano di lavoro CNC e ridurre i tempi di set-up. Disponibile nelle taglie HRV-5015, HRV-7515 e HRV-10018 con varianti A–E, le unità si possono combinare per creare dispositivi ad alta densità per produzioni a basso volume e alta varietà su centri di lavoro orizzontali, verticali, a 4 assi e rettificatrici di superficie.

Caratteristiche principali

• Materiale e trattamento: acciaio per utensili, trattamento termico e rettifica di precisione (durezza HRC 56–60).
• Piastra di posizionamento a denti regolabile per un rapido fissaggio di pezzi quadrati, tondi, cilindrici o irregolari.
• Struttura modulare e collegabile per layout multi-stazione flessibili e rapidi cambi di produzione.
• Adatta a centri di lavoro orizzontali, verticali, 4 assi e rettificatrici di superficie.

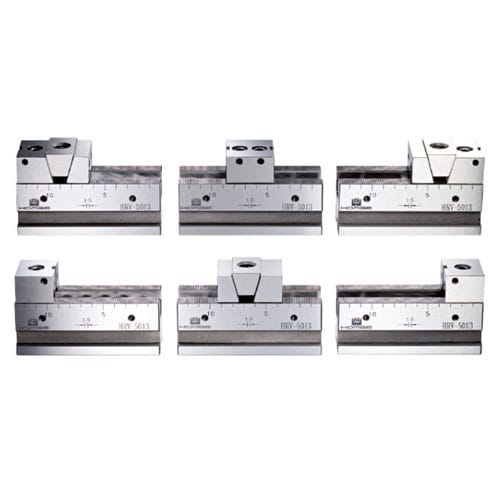

• Varianti A–E disponibili per ogni taglia per adattare la strategia di serraggio alle geometrie dei pezzi.

Accessori standard

• 2 chiavette di allineamento
• 4 morsetti
• 1 chiave

Esempi di serraggio

• Fissaggio simultaneo di più piccoli pezzi rettangolari per massimizzare l'utilizzo del piano e il rendimento.
• Impiego di ganasce a V opzionali per pezzi cilindrici o conici.
• Fissaggi combinati di pezzi grandi e piccoli in un unico set-up.
• Ganasce su misura per pezzi irregolari per garantire il posizionamento di geometrie complesse.
• Compatibile con lavorazioni a 4 assi per aumentare l'efficienza multi-faccia.

Specifiche (riepilogo)
Unità: mm
Modello | A | B | C | D | E | F | G | P | Peso (kg)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

Opzioni e accessori

• Ganasce a V, ganasce morbide fisse, ganasce morbide mobili
• Blocchi di supporto (serie SB), blocchi di riferimento (DP-A / DP-B)
• Ganasce personalizzate realizzate su disegno per profili irregolari

Progetto e brevetti
Progetto modulare ottimizzato per fissaggi ad alta densità; brevetti: 216009 e M266131.

Altre informazioni
La scheda prodotto include tabelle complete, lista accessori e catalogo/PDF scaricabile (es. "HRV-5015.7515.10018_spec.pdf").
