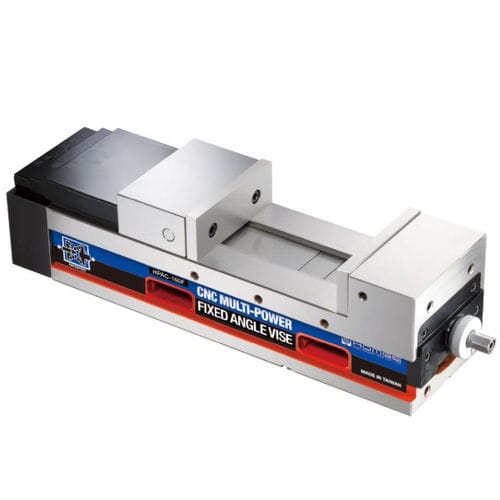

Morsa per macchina utensile HPAC-160F

per fresasingolaverticale

Panoramica

• Morsa meccanica frontale ad altezza fissa e angolo di serraggio fisso, progettata per centri di lavoro CNC e fresatrici convenzionali.
• Sistema brevettato MULTI-POWER per forze di serraggio progressive e stabili ad alta intensità.
• Meccanismo ANGLE-LOCK che assicura trascinamento verso il basso controllato per un posizionamento preciso sotto carico.

Vantaggi

• Costruzione meccanica adatta per serraggi pesanti e ripetibili in ambiente CNC.
• Alta precisione e ripetibilità con design ad altezza fissa per configurazioni con più morse allineate.
• Configurazione frontale ergonomica che riduce gli spostamenti dell'operatore e i tempi di manipolazione.
• Il sistema MULTI-POWER incrementa e stabilizza la forza di serraggio tra le operazioni.

Caratteristiche

• Corpo monoblocco in ghisa sferoidale FCD60 per elevata rigidità e stabilità dimensionale; deformazione ≤ ±0,01 mm sotto 4500 kg.
• Guide temprate a HRC 50 per maggiore resistenza all'usura e posizionamento costante.
• Il sistema ANGLE-LOCK garantisce il trascinamento verso il basso e un posizionamento accurato entro ±0,01 mm alla pressione specificata, adatto per la presa di stampi e attrezzature di precisione.
• Montaggio orizzontale o verticale per supportare diverse configurazioni di lavorazione.
• Sistema brevettato MULTI-POWER in acciaio per cuscinetti di alta qualità con serraggio a stadi: prima mezza rotazione ≈ 2500 kg, seconda mezza rotazione ≈ 4500 kg; il sistema riduce le perdite e stabilizza la forza.
• Anello di arresto regolabile per preimpostare la forza di serraggio desiderata e garantire risultati ripetibili.

Applicazioni

• Design ad altezza fissa che consente l'uso simultaneo di più morse per produzione in serie o configurazioni multi-morsa.
• Adatta a centri di lavoro CNC (orizzontali e verticali) e fresatrici che richiedono forza di serraggio elevata e ripetibile per asportazione di truciolo pesante o lavorazioni di precisione.

Accessori standard e opzionali

• Accessori standard: 2 cunei di allineamento, 4 staffe, 1 chiave.
• Accessori opzionali: ganasce anteriori/posteriori (profili vari come ganasce a V, ganasce zigrinate, ganasce scalonate) per estendere la capacità di serraggio e adattarsi a diversi pezzi.

Specifiche (sommario, unità: mm)

• Materiale: Ghisa sferoidale FCD60
• Durezza guide: HRC 50

Tabella specifiche (estratto)
Modello | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | L | M | Forza max | Peso (kg)
HPAC-160F | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 580 | 637 | 161 | 19 | 15 | 58 | 57 | 165±0.02 | 7000 kg | 65

Specifiche tecniche

• Modello: HPAC-160F (serie HPAC-F, montaggio frontale)
• Materiale corpo: Ghisa sferoidale (FCD60)
• Durezza guide: HRC 50
• A (mm): 160
• B: 105±0.01 mm
• C: 0-300 mm
• C1: 85-375 mm
• C2: 110-395 mm
• C3: 190-480 mm
• D: 80±0.02 mm
• E: 18 mm
• F: 580 mm
• G: 637 mm
• H: 161 mm
• I: 19 mm
• J: 15 mm
• K: 58 mm
• L: 57 mm
• M: 165±0.02 mm
• Forza massima di serraggio: 7000 kg (valore in tabella per HPAC-160F)
• Comportamento operativo: prima mezza rotazione ≈ 2500 kg; seconda mezza rotazione ≈ 4500 kg; progettazione MULTI-POWER per forza di serraggio stabile.
• Peso: 65 kg
